3.1. 快速开始#

指引用户从拿到开发板第一个 AI 示例的基本路径。不同芯片和板卡的固件、接口、驱动和示例包可能不同，具体操作以对应板卡资料为准；
算力卡用户，建议直接参考 AXCL 文档更合适.

3.1.1. 适用范围#

产品 / 形态	当前资料状态	说明
AX8850 / AX8850N 主控开发板	已有示例	适用于 AX650N DEMO Board
AX8850 / AX8850N 算力卡	已有示例	需先安装 AXCL 驱动，再按算力卡示例运行
AX8910	待补充	适用 AX8910 DEMO Board

通用检查流程#

确认硬件型号和产品形态（主控开发板 / 算力卡）；
查阅对应硬件页面，确认供电、串口、网络和固件资料是否齐全；
查询固件版本（即 axp 版本），确认与文档中记录的验证版本一致或兼容；
确认网络连通，准备模型、示例仓库和运行环境。

3.1.2. SDK获取方式#

社区版本#

AX8850
AX8910(待完善)

SDK 根目录核心结构说明#

sdk/
├── edge-computing-AX650_SDK_V3.10.2/
│   ├── 00. Hardware/
│   │   硬件资料：芯片规格书、参考板设计资料、原理图、PCB、BOM、Pinout、IBIS 等。
│   ├── 01. Software Doc/
│   │   软件文档：API 文档、Bring-up 指南、调试文档、PC 端工具说明等。
│   ├── 02. SDK/
│   │   SDK 主体：系统镜像、rootfs、eMMC 镜像、安装文件等核心交付内容。
│   ├── 04. RiscvBuildToolChain/
│   │   RISC-V 工具链：用于相关固件或底层组件的编译。
│   ├── AX650_R1.25.4601_ReleaseNotes.xlsx
│   │   发布说明。
│   └── AX650_R1.25.4601_交付清单.xlsx
│       交付清单。
└── README.md
    当前说明文档。

3.1.3. 首次登录#

主控开发板：通常通过串口确认 Board IP 之后再使用 SSH 登录，串口参数和默认账号以板卡资料为准（默认 root@123456）；
算力卡：在宿主机安装 AXCL 驱动后操作，驱动安装见 AXCL 文档。

硬件链接#

AX8850 / AX8850N 主控开发板：#

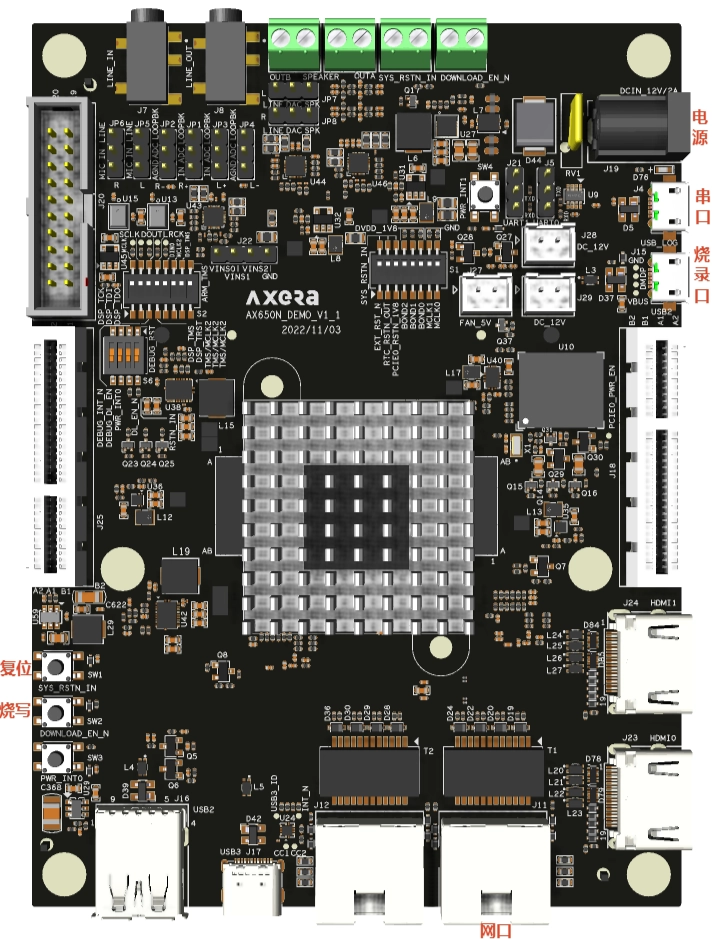

开发板渲染图

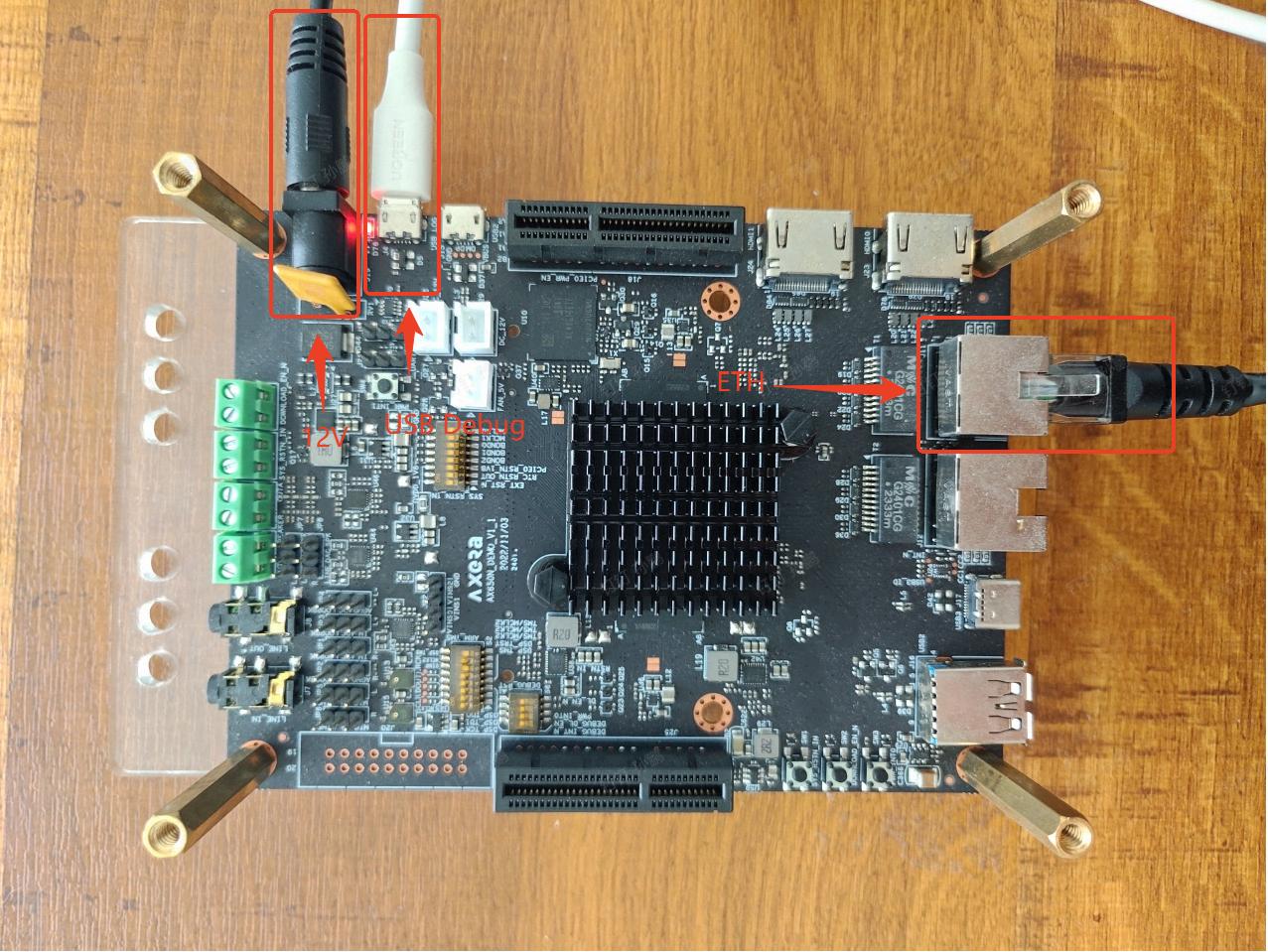

第一次拿到开发板按照如下方式连接：开发板连接图系统默认为自动获取IP，将板卡通过网线连接到路由器，由路由器分配IP地址。

AX8910主控开发板：#

(待补充)

串口登录#

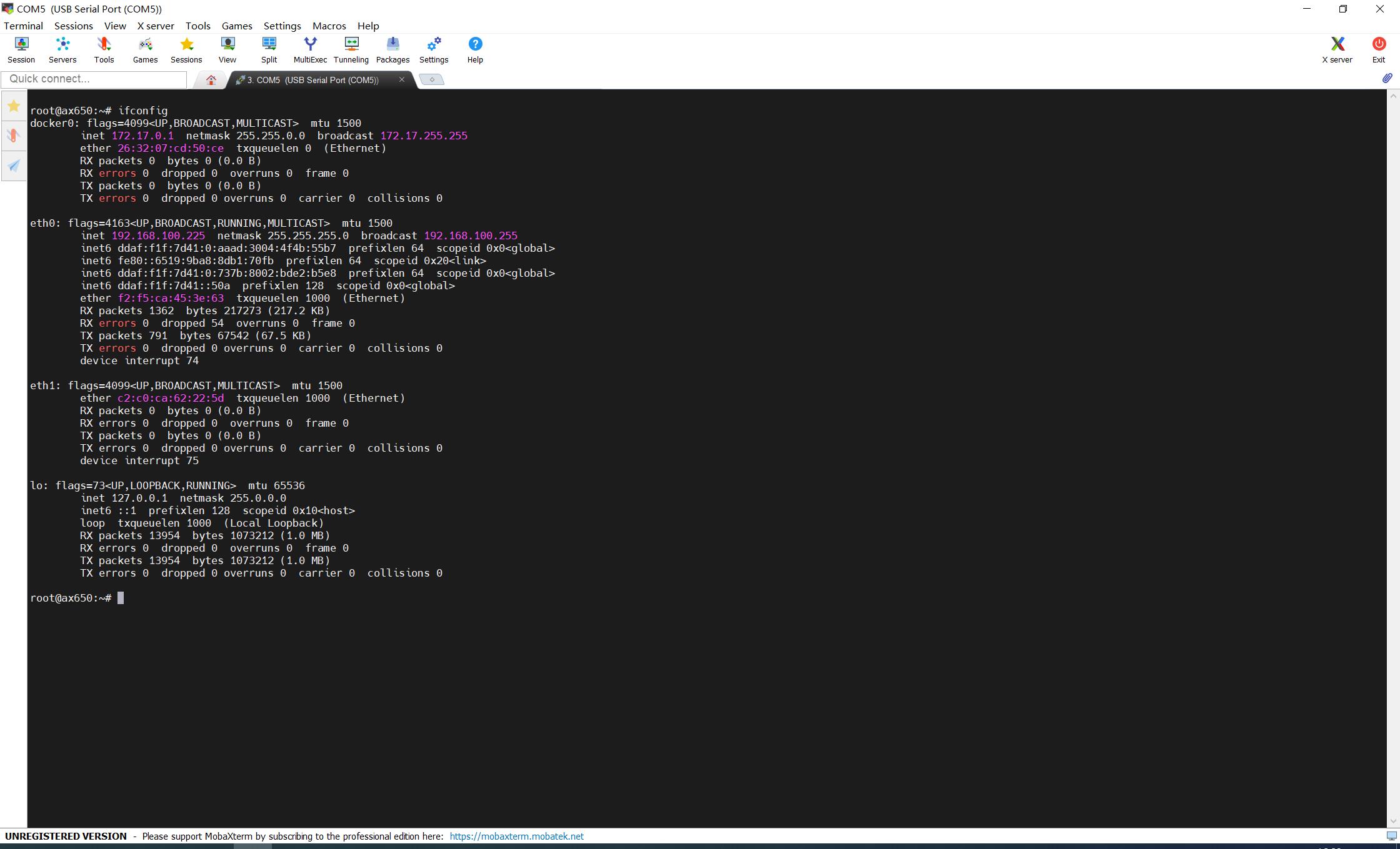

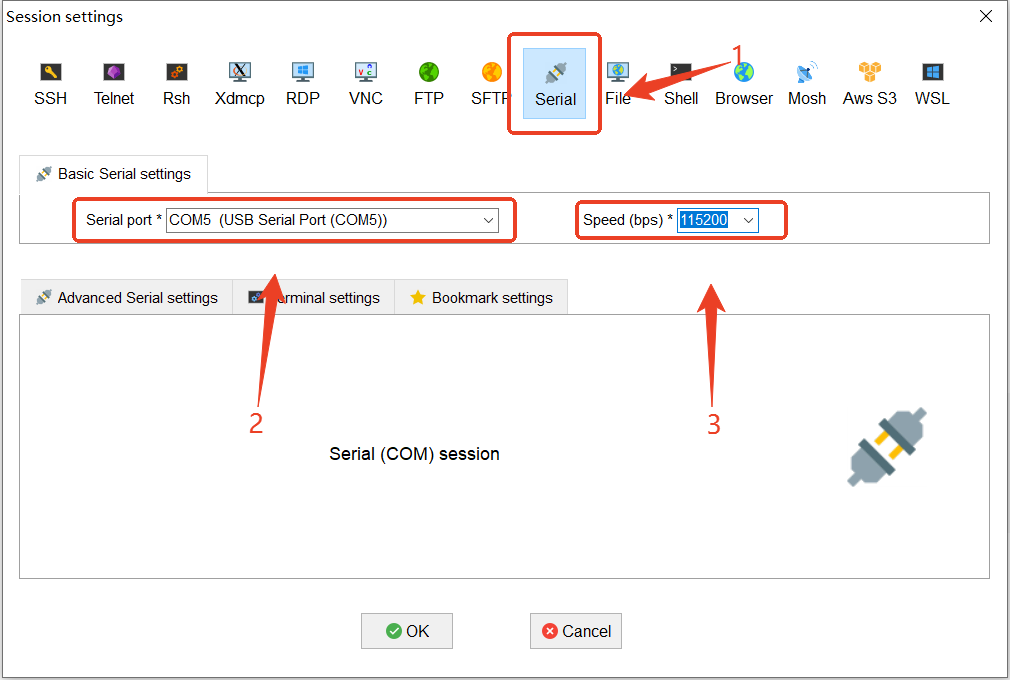

打开终端工具，例如：MobaXterm，添加session，选择Serial，选择对应的串口，波特率为115200，打开串口：串口链接图在终端中执行ifconfig命令，查看板卡IP地址：例如上图中， 192.168.100.225为开发板IP地址。

SSH 登录#

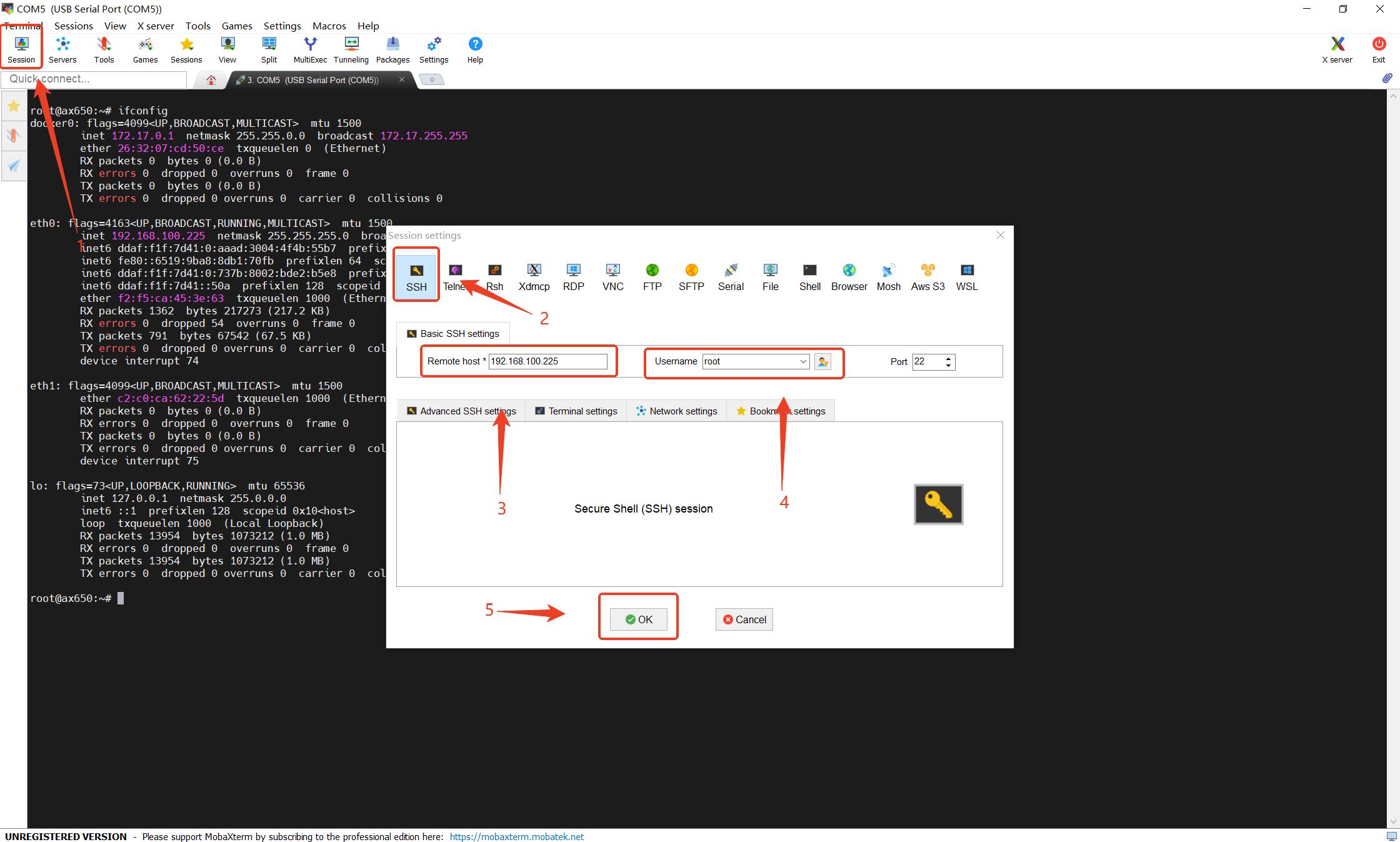

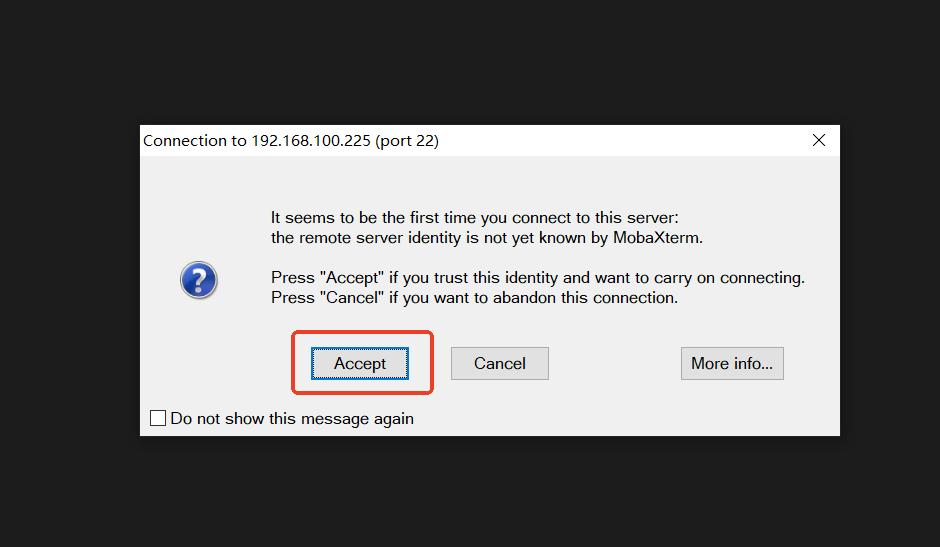

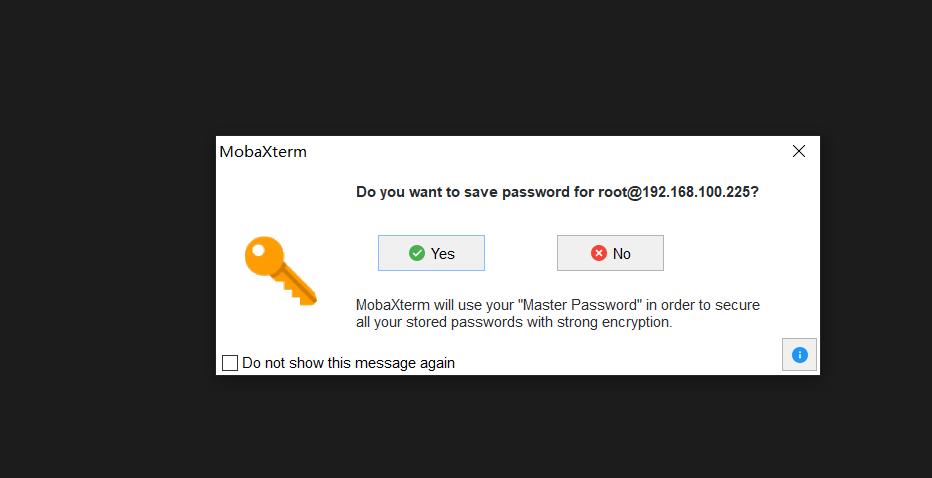

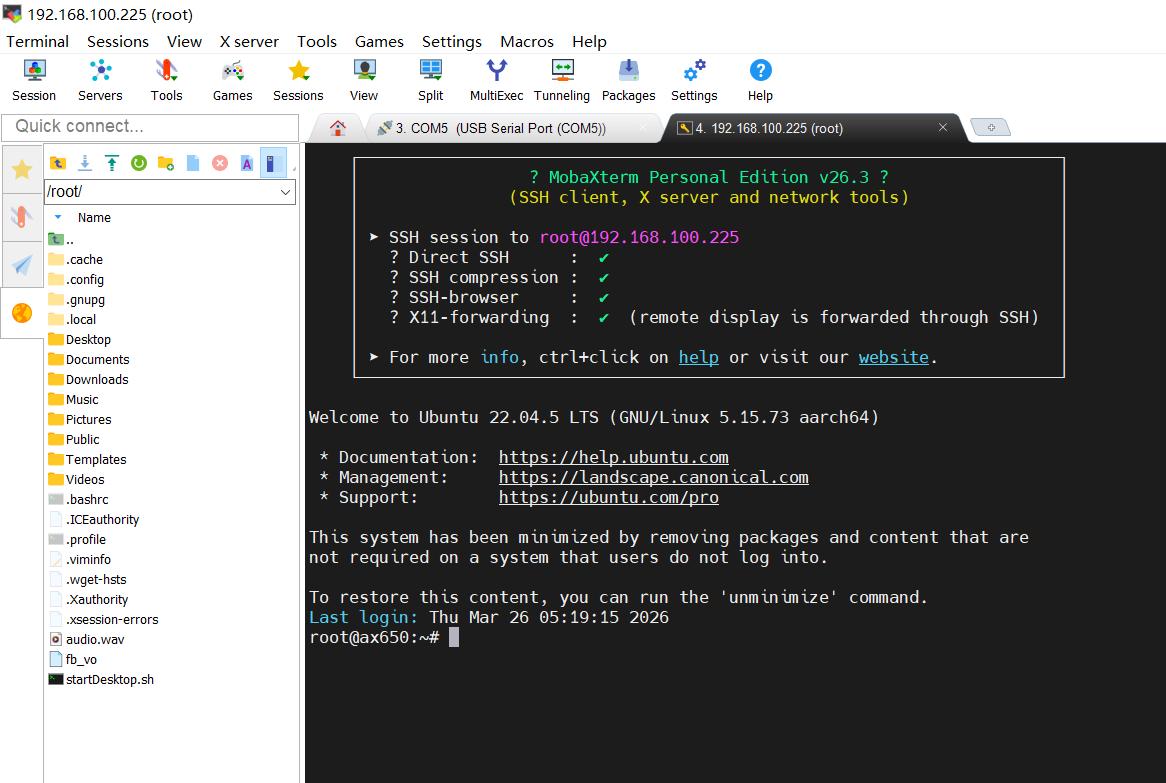

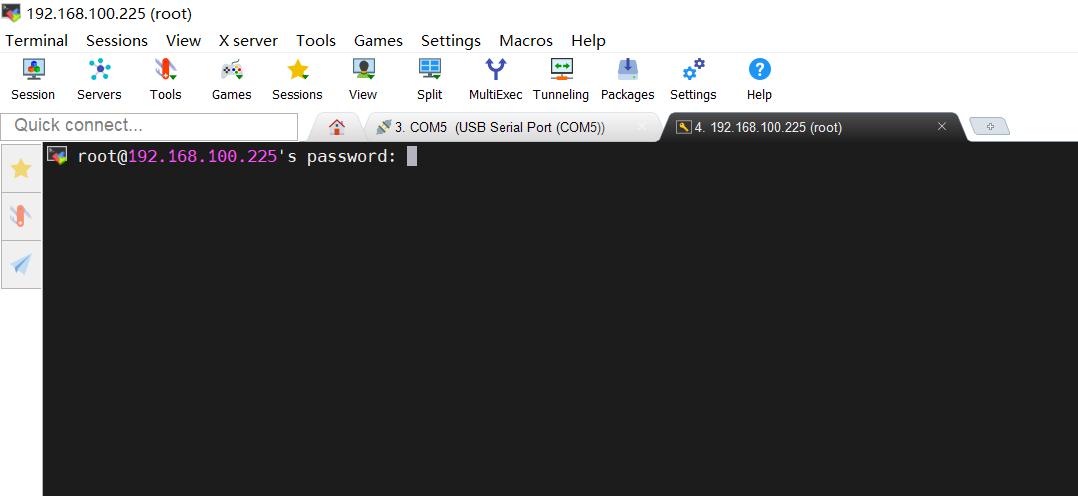

打开终端工具，添加session，选择SSH，Remote host地址填写串口中查询到的IP，User name填写root，选择OK： SSH图在弹出的窗口选择“Accept”： SSH图然后输入密码，默认密码为123456： SSH图在弹出的窗口选择“Yes”： SSH图随后进入SSH终端： SSH图表示SSH登录成功。

3.1.4. 固件烧录#

AX650N（AX8850N/AX8850）DEMO Board 的 AXDL 工具、AXP 固件、完整烧录和 Kernel 局部烧录方法，统一参阅 AX650 DEMO Board：固件烧录。其他板卡请以对应硬件页面和交付资料为准。

3.1.5. 运行示例#

获取当前BSP版本号#

AX8850 / AX8850N 主控开发板：#

在终端中执行cat /proc/ax_proc/version会打印当前BSP版本号：

root@ax650:~# cat /proc/ax_proc/version
Ax_Version V3.10.2
root@ax650:~#

AX8910主控开发板：#

(待补充)

运行基础AI示例#

rootfs中内置了 sample_npu_classification和sample_npu_yolov5s两个基础AI示例，同时模型文件和图片文件在/opt/data/npu/路径下。

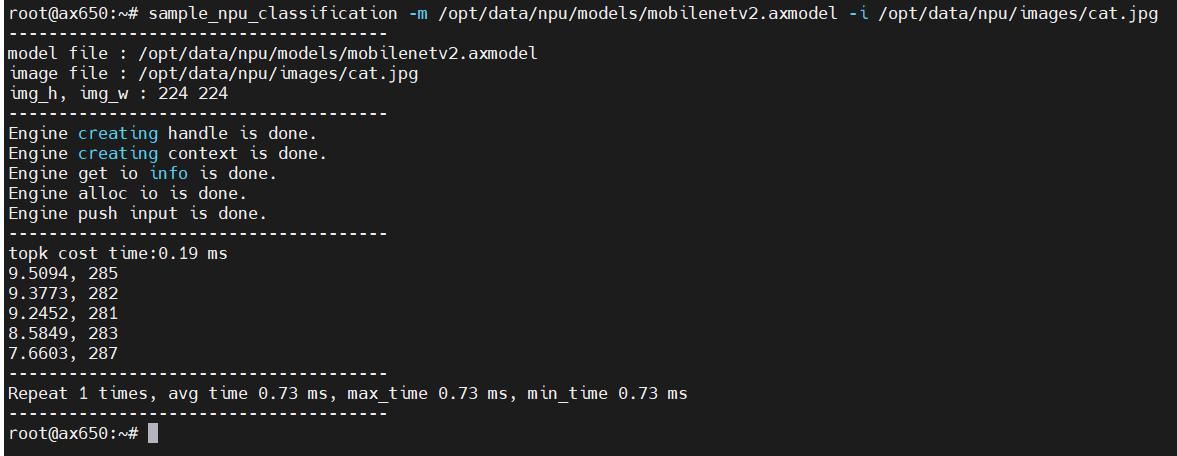

sample_npu_classification 在终端中执行指令sample_npu_classification运行分类模型示例：

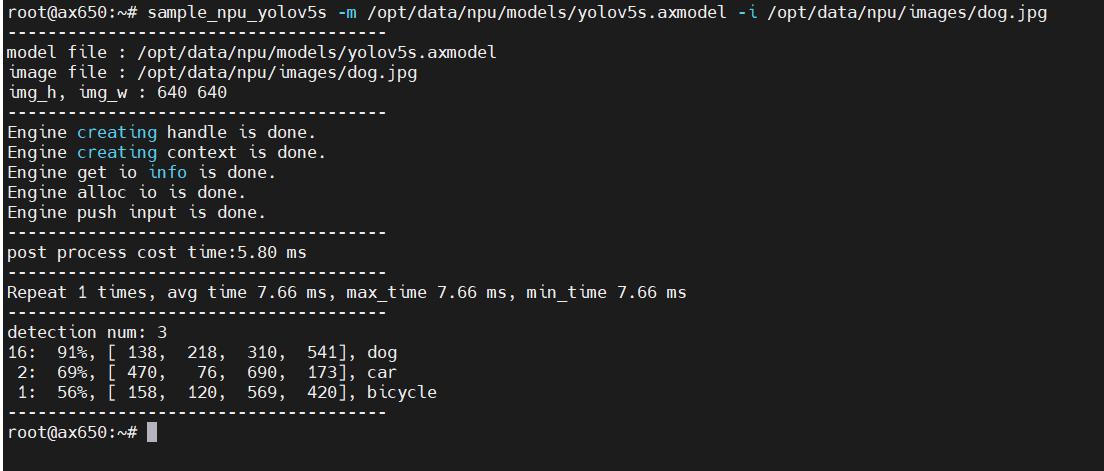

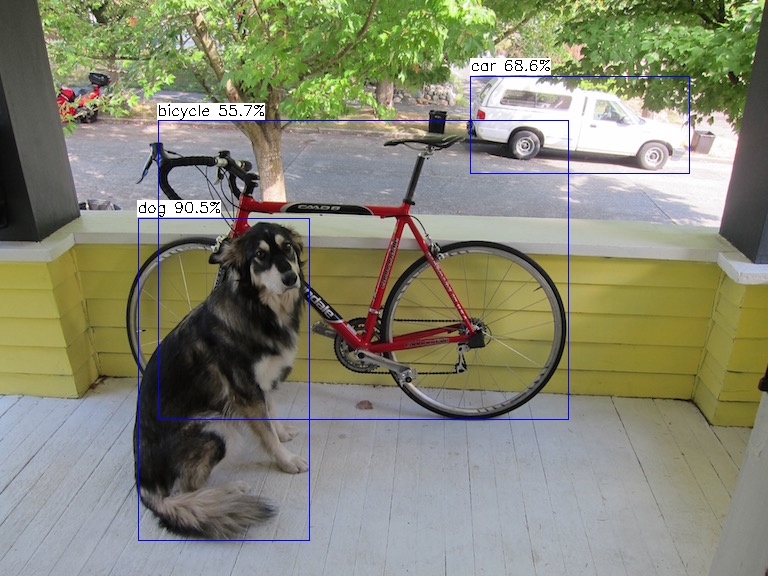

sample_npu_yolov5s 在终端中执行指令sample_npu_yolov5s运行yolov5s模型示例：运行结束后可在执行路径生成yolov5s_out.jpg，为识别结果：

3.1.6. 详细资料目录索引#

为方便开发者快速定位所需资源，以下罗列了核心配套资料的完整目录树结构。

硬件资料库#

资料存放路径：SDK_V3.10.2/HardWare

00. Hardware/
├── board_HW
│   ├── AX650A
│   ├── AX650N
│   │   ├── AX650N_Ballmap_Final.xlsx
│   │   ├── AX650N_DEMO_V1.3
│   │   │   ├── 01_SCH
│   │   │   │   ├── AX650N_DEMO_V1.3.DSN
│   │   │   │   └── AX650N_DEMO_V1.3.pdf
│   │   │   ├── 02_PCB
│   │   │   │   └── AX650N_DEMO_V1_1.brd
│   │   │   └── 03_BOM
│   │   │       └── AX650N_Demo_V1_1_BOM_update.xlsx
│   │   ├── AX650N DEMO 使用指南_V1.1.pdf
│   │   ├── AX650N_Sensor输入接口场景.xlsx
│   │   ├── AX650N_VideoOut接口场景.xlsx
│   │   ├── AX650N 功耗测试报告_V1.0.pdf
│   │   ├── AX650N 硬件设计CheckList_V1.1.pdf
│   │   └── AX650N 硬件设计用户指南_V1.7.pdf
│   ├── AX8850
│   └── Common
│       └── AX650_AVL_V1_5.xlsx
└── chip
    ├── AX650A_Device_Specification_EN.pdf
    ├── AX650A_Device_Specification_external.pdf
    ├── AX650A.ibs
    ├── AX650A_PIN_OUT_V1.1.xlsx
    ├── AX650N_Device_Specification_EN.pdf
    ├── AX650N_Device_Specification_external.pdf
    ├── AX650N.ibs
    ├── AX650N_PIN_OUT_V1.1.xlsx
    ├── AX8850_Device_Specification_external.pdf
    ├── AX8850.ibs
    └── AX8850_PIN_OUT_V1.0.xlsx

软件文档库#

资料存放路径：SDK_V3.10.2/Software Doc

01. Software Doc/
├── board
│   ├── 00 - AX SDK 使用说明.pdf
│   ├── 01 - AX APP Demo用户指南.pdf
│   ├── 02 - AX IVPS API 文档.pdf
│   ├── 03 - AX AUDIO API 文档.pdf
│   ├── 05 - AX SPI NAND Flash 工程指南.pdf
│   ├── 06 - AX SYS API 文档.pdf
│   ├── 07 - AX Timer 使用说明.pdf
│   ├── 08 - AX U-Boot 移植应用开发指南.pdf
│   ├── 09 - AX VDEC API 文档.pdf
│   ├── 10 - AX VENC API 文档.pdf
│   ├── 11 - AX Watchdog 使用说明.pdf
│   ├── 12 - AX 外围设备驱动开发指南.pdf
│   ├── 14 - AX 网络安全注意事项.pdf
│   ├── 15 - AX SPI 使用说明.pdf
│   ├── 16 - AX VIN 开发参考.pdf
│   ├── 17 - AX ISP API文档.pdf
│   ├── 18 - AX Security开发指南.pdf
│   ├── 19 - AX CIPHER API 文档.pdf
│   ├── 20 - AX Sensor 调试指南.pdf
│   ├── 21 - AX 3A 开发指南.pdf
│   ├── 23 - AX VDSP 开发指南.pdf
│   ├── 24 - AX VO API 文档.pdf
│   ├── 25 - AX平台应用与内核Debug使用说明.pdf
│   ├── 31 - AX Clock 使用说明.pdf
│   ├── 32 - AX FB 开发指南.pdf
│   ├── 33 - AX IVES API文档.pdf
│   ├── 35 - AX 软件业务场景功耗调节指南.pdf
│   ├── 37 - AX 音频调试指南.pdf
│   ├── 38 - AX NT 开发指南.pdf
│   ├── 39 - AX DMADIM API 文档.pdf
│   ├── 40 - AX DMAXOR API 文档.pdf
│   ├── 41 - AX MIPI 开发参考.pdf
│   ├── 42 - AX IVE API 文档.pdf
│   ├── 44 - AX 码率控制使用方法.pdf
│   ├── 50 - AX PCIE 使用说明.pdf
│   ├── 51 - AX ENGINE API 使用说明.pdf
│   ├── 52 - ITS智能交通开发指南.pdf
│   ├── 53 - AX 公共数据结构文档.pdf
│   ├── 54 - AX AVS Cali API 文档.pdf
│   ├── 55 - AX 软件错误码文档.pdf
│   ├── 56 - AX RISCV使用说明.pdf
│   ├── 57 - AX VO 开发指南.pdf
│   ├── 58 - AX IMU 使用指南.pdf
│   ├── 60 - AX AVS API 文档.pdf
│   ├── 61 - AX FTC RISCV开发参考.pdf
│   ├── 62 - FTC 闪光灯同步控制API参考.pdf
│   ├── AX Sensor Bring-up quick start
│   │   ├── 16 - AX Sensor Bring-up Quick Start.pdf
│   │   ├── AXERA sensor settings需求文档-sensor-name.xlsx
│   │   ├── Sensor Checklist.xlsx
│   │   └── 线性度测试数据样例
│   │       ├── Project-name_sensor-name_HDR_线性度测试数据_202x-xx-xx.xlsx
│   │       ├── Project-name_sensor-name_SDR_线性度测试数据_202x-xx-xx.xlsx
│   │       └── 线性测试演示视频.mp4
│   └── 开源文件列表
│       └── AX 开源文件列表.xlsx
└── pc
    ├── 00 - AXDL 工具使用指南.pdf
    ├── 01 - AXIQ 工具使用指南.pdf
    ├── 02 - AX Raw图抓取和仿真指南.pdf
    ├── 03 - AX 图像在线调试指南.pdf
    ├── 04 - AX 图像校准调试指南.pdf
    ├── 05 - AX 产线拼接标定库使用指南.pdf
    ├── 06 - AX 产线拼接标定方案实现指南.pdf
    └── 07 - AX 图像 LDC 校准指南.pdf
