7.3.3. 智能编码#
一、简介#
监控画面里，人和车可能只占 20% 的区域；仓库、机房、园区的大部分背景，几十秒甚至几分钟都没有明显变化。但传统编码器并不知道什么是“人”、什么是“车”，更不知道哪些区域值得保留细节——它只看到一整张像素矩阵，然后尽可能平均地分配码率。
结果通常只有两种：
码率给高了：人物很清楚，墙面、地板、货架也一起被高质量编码，存储和带宽成本居高不下；
码率压低了：背景是省下来了，但人脸、车辆和行为细节也跟着变糊，关键画面反而最先丢失。
当然，你可以使用固定 ROI、手动画框或者基于规则的区域编码。但摄像头中的目标会移动、遮挡、进出画面，固定区域很快就会失效。想让编码器持续知道“哪里重要”，就必须让它具备视觉理解能力。
智能编码技术采用差异化编码的方式降低码率，即前景正常编码，对背景进行深度优化，来达到不降低视频中人，车，非机动车等目标质量的情况下降低视频体积。
相比其他硬件方案，爱芯的高性能NPU能满足多路视频下segmentation模型的实时处理，从而实现对目标的像素级分割，相比普通矩形框的范围识别更进一步的节约码率。实测在AX8850N上可以实现20路1080P@30fps的转码能力。
二、工作方式#
1. 数据流图#
智能编码是一套复杂的流程，它把硬件视频编解码、YOLO26-Seg 实例分割、ByteTrack 多目标跟踪和 VENC ABS QPMAP 组合成一条完整链路：
flowchart LR
subgraph INPUT[输入与预处理]
A[视频输入] --> B[硬件 VDEC]
B --> C[IVPS resize / letterbox]
end
subgraph AI[AI 感知与跟踪]
C --> D[YOLO26-Seg<br/>检测与实例分割]
D --> E[ByteTrack<br/>目标跟踪]
end
subgraph ENCODE[智能编码]
E --> F[segmentation mask<br/>生成 ABS QPMAP]
C --> G[硬件 VENC]
F --> G
end
G --> H[低码率视频输出]
classDef inputNode fill:#eef6ff,stroke:#4a90e2,color:#1f2933;
classDef aiNode fill:#eefaf1,stroke:#3d9a50,color:#1f2933;
classDef encodeNode fill:#fff7e8,stroke:#d48806,color:#1f2933;
classDef outputNode fill:#f3e8ff,stroke:#7b61ff,color:#1f2933;
class A,B,C inputNode;
class D,E aiNode;
class F,G encodeNode;
class H outputNode;
2. 方案核心#
智能编码方案依靠YOLO26-Seg的结果来生成对应的qpmap值，为了保持质量和性能的最优解本方案做了三层处理：
YOLO26-Seg 找到目标：不仅输出 bbox，还输出每个目标的实例分割 mask；
ByteTrack 维持目标身份：即使不是每一帧都运行检测，也能在中间帧保持目标轨迹；
mask 驱动 QPMAP：编码器保护的不是一个粗糙固定矩形，而是随目标移动和形变更新的区域。
本方案保留的目标类别包括：
person
bicycle
car
motorcycle
bus
train
truck
在默认配置中：
I frame QP: 38
P/B frame QP: 40
ROI QP delta: -4
GOP: 150
YOLO skip: 5
对 P/B 帧来说，背景区域使用 PQP，而 segmentation mask 覆盖区域使用：
ROI QP = clamp(PQP + delta, 0, 51)
默认参数下，相当于：
背景 QP = 40
目标区域 QP = 36
QP 更低，意味着人物和车辆区域可以获得更高的编码质量；背景仍然维持更高压缩率。I 帧则保持整帧 IQP，不叠加 segmentation delta。
这套机制的关键不是“给一个框降低 QP”，而是：
检测、跟踪、mask 传播和编码器 QPMAP 始终处于同一条实时数据流中。
X-smartVenc 支持将 segmentation mask 和 bbox 直接绘制到输出视频：
./smartVenc_CLI \
-i input.mp4 \
-o output.mp4 \
--iqp 38 \
--pqp 40 \
--gop 150 \
--conf 0.25 \
-x 1

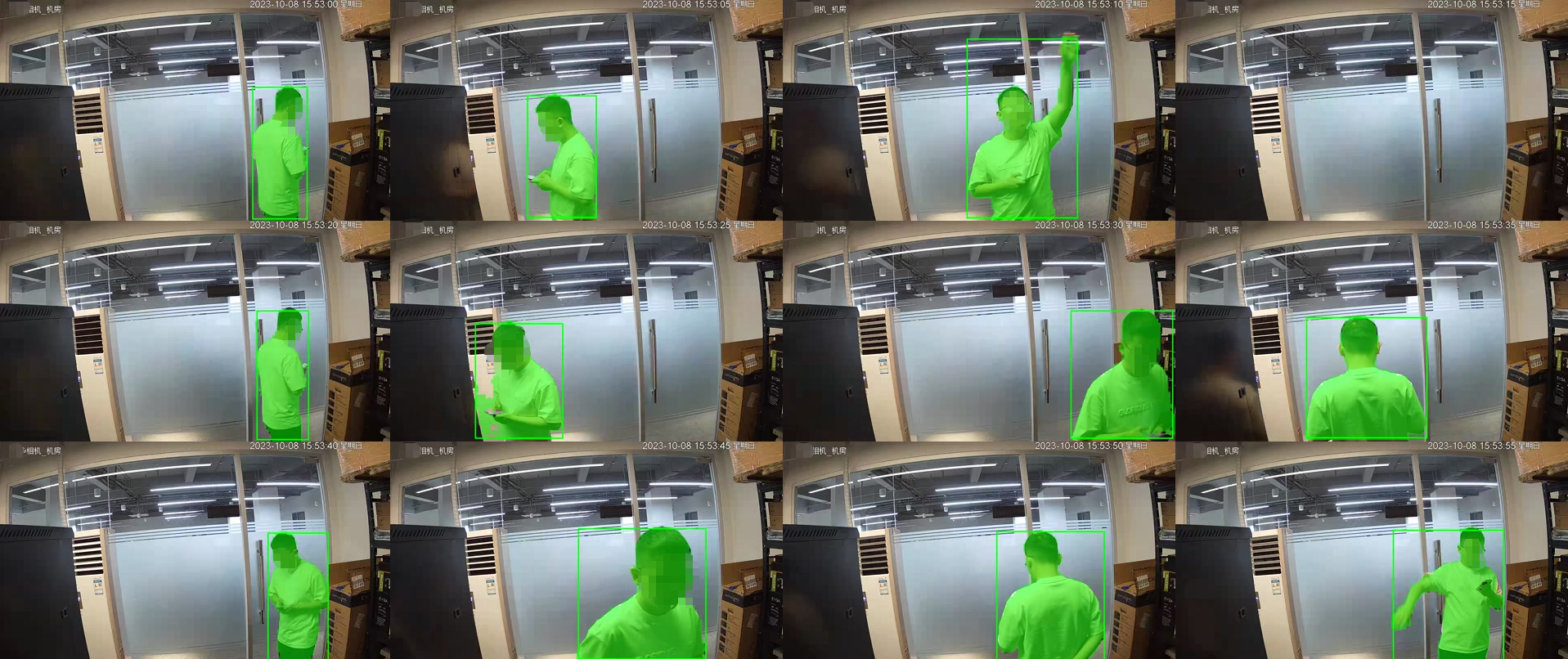

下面这组连续取样画面不是离线脚本后处理，也不是单独的模型可视化，而是从 AX650 使用 -x 1 实际编码输出中直接截取的画面：
绿色区域是 YOLO26-Seg 输出并经过跟踪维护的目标 mask，绿色矩形是对应 bbox，在QPMAP中对mask区域的QP值进行调优，保证目标的清晰度。
三、AX8850N 实测：20 路 1080p，626.18 FPS#
智能编码的测试不是单独执行 YOLO，也不是绕过编码器只跑前处理，而是完整执行：
FFmpeg demux
→ Annex-B BSF
→ VDEC Send/GetFrame
→ IVPS
→ YOLO26-Seg
→ ByteTrack
→ QPMAP build
→ VENC SendFrame
→ VENC GetStream
→ 码流统计
→ ReleaseStream
20 路测试使用：
./tools/sh/run_20ch.sh 20 --no-output
--no-output 只是不把码流写成 20 个视频文件，避免 NFS 或磁盘写入干扰纯处理吞吐；VENC GetStream、输出字节统计和 ReleaseStream 仍然完整执行。
1. 实测结果#
平台: AX8850N
输入: 1920×1080 H.265 MP4
并发进程: 20
每路帧数: 1497
总处理帧数: 29940
成功路数: 20 / 20
进程失败: 0
Aggregate FPS: 626.18
平均每路 FPS: 31.31
最低每路 FPS: 30.83
最高每路 FPS: 32.41
帧数一致性: 1497 - 1497
实时状态: PASS
每路都使用独立的：
VDEC Group ID: 0...19
VENC Channel ID: 0...19
Detector handle
Tracker handle
QPMAP ring
异步 VENC drain
最重要的不是某一路偶尔冲到 32 FPS，而是：
20 路全部完成；
20 路全部处理 1497 帧；
没有进程失败；
最慢一路仍达到 30.83 FPS；
测试结束后没有残留 CLI 进程。
这意味着 智能编码 在 AX8850N 上已经具备面向多路视频分析和智能转码的实际工程基础，而不是只能展示单路效果的算法样例。
2. 转得快还不够：20 路转码结果也要一致#
多路系统只看 FPS 还不够。如果 20 路使用相同输入和参数，却出现明显不同的码率、压缩倍率或画质指标，就意味着多实例之间可能存在状态串扰、资源竞争或编码控制不稳定。
我们对 AX8850N 20 路默认转码结果逐路计算了文件压缩比、平均码率、PSNR 和 SSIM。质量工具按参考与结果实际可对齐的帧序列进行比较，本次每路均统计到 1496 个可比帧。
Result file |
Compression Ratio |
Average Bitrate |
Frames |
PSNR Avg |
PSNR Y |
PSNR U |
PSNR V |
SSIM All |
SSIM Y |
SSIM U |
SSIM V |
|---|---|---|---|---|---|---|---|---|---|---|---|
multich_20_default_v340_20260728_185410/ch01_default.mp4 |
10.719x |
384.219 kbps |
1496 |
33.356703 |
31.756055 |
42.430866 |
43.643170 |
0.930709 |
0.906982 |
0.974192 |
0.982136 |
multich_20_default_v340_20260728_185410/ch02_default.mp4 |
10.728x |
383.879 kbps |
1496 |
33.311523 |
31.710069 |
42.404988 |
43.622368 |
0.930233 |
0.906304 |
0.974067 |
0.982114 |
multich_20_default_v340_20260728_185410/ch03_default.mp4 |
10.723x |
384.056 kbps |
1496 |
33.303793 |
31.702052 |
42.411177 |
43.614049 |
0.930124 |
0.906135 |
0.974086 |
0.982115 |
multich_20_default_v340_20260728_185410/ch04_default.mp4 |
10.700x |
384.883 kbps |
1496 |
33.304784 |
31.702966 |
42.412625 |
43.619291 |
0.930127 |
0.906152 |
0.974062 |
0.982091 |
multich_20_default_v340_20260728_185410/ch05_default.mp4 |
10.734x |
383.657 kbps |
1496 |
33.343924 |
31.743144 |
42.423349 |
43.631553 |
0.930584 |
0.906809 |
0.974158 |
0.982107 |
multich_20_default_v340_20260728_185410/ch06_default.mp4 |
10.707x |
384.654 kbps |
1496 |
33.361022 |
31.760594 |
42.437189 |
43.631279 |
0.930784 |
0.907094 |
0.974161 |
0.982167 |
multich_20_default_v340_20260728_185410/ch07_default.mp4 |
10.698x |
384.965 kbps |
1496 |
33.303578 |
31.702062 |
42.402145 |
43.611510 |
0.930109 |
0.906134 |
0.974024 |
0.982092 |
multich_20_default_v340_20260728_185410/ch08_default.mp4 |
10.706x |
384.664 kbps |
1496 |
33.358783 |
31.758023 |
42.433503 |
43.651398 |
0.930751 |
0.907038 |
0.974202 |
0.982153 |
multich_20_default_v340_20260728_185410/ch09_default.mp4 |
10.718x |
384.243 kbps |
1496 |
33.350227 |
31.749543 |
42.426406 |
43.636228 |
0.930642 |
0.906891 |
0.974165 |
0.982128 |
multich_20_default_v340_20260728_185410/ch10_default.mp4 |
10.716x |
384.318 kbps |
1496 |
33.302939 |
31.701229 |
42.408761 |
43.613341 |
0.930113 |
0.906130 |
0.974072 |
0.982091 |
multich_20_default_v340_20260728_185410/ch11_default.mp4 |
10.707x |
384.638 kbps |
1496 |
33.306020 |
31.704483 |
42.406977 |
43.612112 |
0.930144 |
0.906179 |
0.974056 |
0.982094 |
multich_20_default_v340_20260728_185410/ch12_default.mp4 |
10.747x |
383.193 kbps |
1496 |
33.351605 |
31.750815 |
42.436468 |
43.632685 |
0.930626 |
0.906861 |
0.974160 |
0.982153 |
multich_20_default_v340_20260728_185410/ch13_default.mp4 |
10.735x |
383.625 kbps |
1496 |
33.350882 |
31.749967 |
42.441386 |
43.632268 |
0.930627 |
0.906863 |
0.974162 |
0.982151 |
multich_20_default_v340_20260728_185410/ch14_default.mp4 |
10.706x |
384.679 kbps |
1496 |
33.350121 |
31.749312 |
42.436810 |
43.629994 |
0.930621 |
0.906858 |
0.974143 |
0.982153 |
multich_20_default_v340_20260728_185410/ch15_default.mp4 |
10.694x |
385.113 kbps |
1496 |
33.350784 |
31.750040 |
42.432033 |
43.633814 |
0.930621 |
0.906853 |
0.974132 |
0.982181 |
multich_20_default_v340_20260728_185410/ch16_default.mp4 |
10.707x |
384.654 kbps |
1496 |
33.253626 |
31.650775 |
42.384933 |
43.601572 |
0.929591 |
0.905378 |
0.973937 |
0.982093 |
multich_20_default_v340_20260728_185410/ch17_default.mp4 |
10.698x |
384.968 kbps |
1496 |
33.248521 |
31.645144 |
42.398138 |
43.605271 |
0.929917 |
0.905838 |
0.974047 |
0.982102 |
multich_20_default_v340_20260728_185410/ch18_default.mp4 |
10.703x |
384.772 kbps |
1496 |
33.357443 |
31.757029 |
42.431215 |
43.629966 |
0.930732 |
0.907016 |
0.974155 |
0.982174 |
multich_20_default_v340_20260728_185410/ch19_default.mp4 |
10.728x |
383.872 kbps |
1496 |
33.300017 |
31.698398 |
42.403142 |
43.608348 |
0.930081 |
0.906084 |
0.974045 |
0.982106 |
multich_20_default_v340_20260728_185410/ch20_default.mp4 |
10.737x |
383.555 kbps |
1496 |
33.258763 |
31.655912 |
42.396719 |
43.597935 |
0.929632 |
0.905435 |
0.973988 |
0.982064 |
把 20 路数据汇总后，一致性更加直观：
指标 |
20 路平均值 |
最小值 |
最大值 |
最大跨度 |
|---|---|---|---|---|
Compression Ratio |
10.7156x |
10.694x |
10.747x |
0.053x |
Average Bitrate |
384.330 kbps |
383.193 kbps |
385.113 kbps |
1.920 kbps |
PSNR Avg |
33.321253 dB |
33.248521 dB |
33.361022 dB |
0.112501 dB |
PSNR Y |
31.719881 dB |
31.645144 dB |
31.760594 dB |
0.115450 dB |
SSIM All |
0.930338 |
0.929591 |
0.930784 |
0.001193 |
SSIM Y |
0.906452 |
0.905378 |
0.907094 |
0.001716 |
几组数字尤其值得注意：
20 路平均码率都稳定在约 384 kbps，最大差值只有 1.92 kbps；
Compression Ratio 集中在 10.694x～10.747x，最大跨度仅 0.053x；
PSNR Avg 的 20 路最大跨度只有 0.113 dB；
SSIM All 的最大跨度只有 0.001193；
20 路质量评估的可比帧数全部为 1496，没有某一路提前结束或少算一段。
因此，AX8850N 的 20 路结果不只是“都跑到了 30 FPS”，还表现出高度一致的码率、压缩倍率和全参考画质指标。对于多路录像、NVR 和边缘视频网关，这种跨通道一致性意味着容量规划更可预测，也说明各实例的编码配置、QPMAP 状态和资源上下文没有出现明显串扰。
四、 AXCL支持：Raspberry Pi 5 + 加速卡，10 路 1080p × 25 FPS#
智能编码不只支持 AX8850N SoC 板端运行，还支持 AXCL Host 模式。
在 AXCL 模式下，Host 负责应用和媒体 I/O，视频解码、IVPS、NPU 推理与编码由 AXCL 设备完成。项目同时处理了 AXCL 特有的工程问题：
runtime 初始化与 device index 选择；
每个 worker thread 独立绑定 AXCL context；
raw NV12 Host staging 与 H2D copy；
ENGINE output D2H copy；
VENC 码流 D2H copy；
Host 地址和 device address 的所有权边界。
我们将 AXCL AArch64 版本部署到了 Raspberry Pi 5：
Host: Raspberry Pi 5
Host architecture: aarch64
AXCL device ID: 1
Input: 1920×1080 H.265
YOLO interval: 5
单路结果#
单路 --no-output: 119.61 FPS
单路 MP4 输出: 127.80 FPS
输出帧数: 1497
MP4 完整解码: PASS
10 路结果#
成功路数: 10 / 10
进程失败: 0
每路帧数: 1497
总处理帧数: 14970
Aggregate FPS: 263.69
平均每路 FPS: 26.37
最低每路 FPS: 26.04
最高每路 FPS: 27.14
帧数一致性: PASS
按照视频监控中常见的 25 FPS 口径，这套组合可以稳定支撑：
10 路 1080p × 25 FPS 智能编码。
10 路 profiling 显示，主要压力来自：
阶段 |
单路 |
10 路代表值 |
|---|---|---|
ENGINE Output D2H copy |
18.81 ms/inference |
70～75 ms/inference |
QPMAP build |
0.40 ms/frame |
5.2～5.8 ms/frame |
VENC SendFrame wait |
0.22 ms/frame |
11.7～12.3 ms/frame |
VENC GetStream wait |
7.35 ms/frame |
33～34 ms/frame |
这说明瓶颈不在文件读取，而在多路共享时的 AXCL 数据传输和设备编解码队列。树莓派上PCIE2.0X1的速率导致数据搬运时间增大。
五、它适合哪些场景？#
安防监控和园区视频#
人、车等关键目标区域保留更多细节，大面积静态背景使用更高压缩率。适合 NVR、边缘服务器和智能摄像机前端。
工厂、仓库和机房#
生产区域通常背景固定，真正重要的是人员、车辆和运动目标。智能 QPMAP 可以减少无效背景码率，把存储预算用在可追溯的关键区域。
六、最后：视频编码不应该只看像素，还应该看内容#
过去的视频编码器解决的是一个纯信号问题：如何用更少的字节表达一串图像。
但在今天的安防、工业和边缘 AI 场景里，我们真正关心的从来不是“每个像素都一样清楚”，而是：
人有没有看清；
车有没有保住细节；
关键目标是否可以回溯；
在固定带宽和存储预算下，能不能把资源优先留给真正重要的内容。
智能编码给出的答案，是把 AI 和编码器放进同一条实时链路：
看见目标
→ 跟住目标
→ 生成 mask
→ 更新 QPMAP
→ 编码关键区域
真实测试数据也给出了清晰的落地边界：
AX650:
20 路 1080p
626.18 aggregate FPS
20/20 成功
Raspberry Pi 5 + AXCL:
10 路 1080p × 25 FPS
263.69 aggregate FPS
10/10 成功
这不是一个只会跑模型的样例，也不是一个只会压视频的编码器。
它是一套让视频编码真正“理解画面”的边缘智能视频流水线。
如果你的项目正在面对多路视频、长期存储、关键目标画质、边缘侧部署或 AX8850N/AXCL 跨平台开发，智能编码值得成为下一版视频系统的起点。
