6.1. 多媒体基础能力#
6.1.1. 系统通用#
音频#
音频Sample：#
源码路径在 SDK目录/msp/sample/audio，编译版本后会在SDK安装/msp/out/bin 目录下生成sample_audio可执行文件，并集成在rootfs的/opt/bin路径下，输入命令 sample_audio -h查看help信息：
root@ax650:~# sample_audio -h
usage: sample_audio <command> <args>
commands:
ai: ai get data.
ao: ao play data.
ai_aenc: aenc link mode.
adec_ao: decode link mode.
args:
-D: card number. (support 0), default: 0
-d: device number. (support 0,1,2,3), default: 0
-c: channels. (support 2,4), default: 2
-r: rate. (support 8000~48000), default: 48000
-b: bits. (support 16,32), default: 16
-p: period size. (support 80~1024), default: 1024
-v: is wave file. (support 0,1), default: 1
-e: encoder type. (support g711a, g711u, aac, lpcm, g726, opus), default: g711a
-w: write audio frame to file. (support 0,1), default: 0
-G: get number. (support int), default: -1
-L: loop number. (support int), default: 1
-i: input file. (support char*), default: NULL
-o: output file. (support char*), default: NULL
--aec-mode: aec mode. (support 0,1,2), default: 0
--sup-level: Suppression Level. (support 0,1,2), default: 0
--routing-mode: routing mode. (support 0,1,2,3,4), default: 0
--aenc-chns: encode channels. (support 1,2), default: 2
--layout: layout mode. (support 0,1,2), default: 0
--ns: ns enable. (support 0,1), default: 0
--ag-level: aggressiveness level. (support 0,1,2,3), default: 2
--agc: agc enable. (support 0,1), default: 0
--target-level: target level. (support -31~0), default: -3
--gain: compression gain. (support 0~90), default: 9
--resample: resample enable. (support 0,1), default: 0
--resrate: resample rate. (support 8000~48000), default: 16000
--vqe-volume: vqe volume. (support 0~10.0), default: 1.0
--converter: converter type. (support 0~4), default: 2
--aac-type: aac type. (support 2,23,39), default: 2
--trans-type: trans type. (support 0,2), default: 2
--asc-file: asc file. (support char*), default: NULL
--length-file: length file. (support char*), default: NULL
--save-file: save file. (support 0,1), default: 0
--ctrl: ctrl enable. (support 0,1), default: 0
--instant: instant enable. (support 0,1), default: 0
--period-count: period count. (support int), default: 4
--insert-silence: insert silence enable. (support int), default: 0
--sim-drop: sim drop enable. (support int), default: 0
--async-test: async test enable. (support int), default: 0
--async-test-name: async test name. (support char*), default: NULL
--async-test-number: async test number. (support int), default: 10
--vad: vad enable. (support 0,1), default: 0
--vad-level: vad Likelihood level. (support 0,1,2,3), default: 2
模块组成#
文件 |
作用 |
|---|---|
sample_audio_link.c |
主程序,4 个子命令的实现 + 参数解析 |
wave_parser.c / .h |
WAV 头解析/写入( |
Makefile* |
静态/动态构建 |
main()根据 argv[1] 分发到 4 条数据通路：
子命令 |
入口函数 |
模式 |
方向 |
|---|---|---|---|
|
|
UNLINK |
采集→文件 |
|
|
UNLINK |
文件→播放 |
|
|
LINK |
采集→编码→文件 |
|
|
LINK |
文件→解码→播放 |
核心区别：UNLINK 模式下数据经用户态手动搬运（
GetFrame/SendFrame）；LINK 模式通过AX_SYS_Link在内核建立模块绑定，中间数据自动流转，用户态只在链路两端读写文件
总览图#
flowchart LR
MIC([麦克风]):::hw
SPK([扬声器]):::hw
WAV[(audio.wav/raw)]:::file
ENC[(audio.aac/g711a/...)]:::file
subgraph ai["ai (UNLINK)"]
AI1[AI 采集]:::ax --> AI2[UpTalk VQE] --> AI3[GetFrame]
end
subgraph aenc["ai_aenc (LINK)"]
E1[AI 采集] --> E2[UpTalk VQE] -.SYS_Link.-> E3[AENC 编码] --> E4[GetStream]
end
subgraph ao["ao (UNLINK)"]
O1[SendFrame] --> O2[DnVQE] --> O3[AO 播放]
end
subgraph adec["adec_ao (LINK)"]
D1[SendStream] --> D2[ADEC 解码] -.SYS_Link.-> D3[DnVQE] --> D4[AO 播放]
end
MIC --> AI1; AI3 --> WAV
MIC --> E1; E4 --> ENC
WAV --> O1; O3 --> SPK
ENC --> D1; D4 --> SPK
classDef hw fill:#ffe0b2,stroke:#e65100
classDef ax fill:#bbdefb,stroke:#0d47a1
classDef file fill:#c8e6c9,stroke:#1b5e20
逐条数据流#
ai — 录音（AudioInput，UNLINK）#
flowchart LR
MIC([麦克风]) --> DEV[AI 设备<br/>SetPubAttr/EnableDev]
DEV --> VQE[UpTalk VQE<br/>AEC/NS/AGC/VAD]
VQE --> RS["Resample<br/>(可选)"]
RS --> GF[AX_AI_GetFrame]
GF --> W["fwrite → WAV/RAW"]
GF -.->|ReleaseFrame| DEV
关键调用链：
AX_SYS_Init→AX_POOL_CreatePool→AX_AI_Init→AX_AI_SetPubAttr(AX_UNLINK_MODE)→AX_AI_AttachPool→ (可选)AX_AI_SetUpTalkVqeAttr→AX_AI_EnableDev→ (可选)AX_AI_EnableResample→ 循环AX_AI_GetFrame/fwrite/AX_AI_ReleaseFrame。输出文件头由
WriteWaveHeader在结束时回填 。可选
AiCtrlThread提供交互控制（保存/重采样/音量）。
ao — 播放（AudioOutput，UNLINK）#
flowchart LR
WAV[(WAV/RAW 文件)] --> PH[ParseWaveHeader]
PH --> RD[fread]
RD --> BLK[AX_POOL_GetBlock<br/>填充 AUDIO_FRAME]
BLK --> SF[AX_AO_SendFrame]
SF --> VQE["DnVQE (可选)"]
VQE --> RS["Resample (可选)"]
RS --> DEV[AO 设备] --> SPK([扬声器])
关键调用链：打开文件+
ParseWaveHeader→AX_SYS_Init→AX_POOL_CreatePool→AX_AO_Init→AX_AO_SetPubAttr(AX_UNLINK_MODE)→ (可选)AX_AO_SetDnVqeAttr→AX_AO_EnableDev→ 循环fread/AX_POOL_GetBlock/AX_AO_SendFrame/AX_POOL_ReleaseBlock。结束时通过
AX_AO_QueryDevStat轮询u32DevBusyNum等待缓冲排空，或gInstant时AX_AO_ClearDevBuf。支持循环播放（
gLoopNumber）、丢帧模拟（gSimDrop）、异步测试线程。
ai_aenc — 录音编码（AudioEncodeLink，LINK）#
flowchart LR
MIC([麦克风]) --> AI[AI 采集 + VQE + Resample]
AI == "AX_SYS_Link<br/>AI → AENC" ==> AENC[AENC 编码器<br/>g711a/aac/g726/opus]
AENC --> GS["AencRecvThread:<br/>AX_AENC_GetStream"]
GS --> OUT[(编码文件<br/>audio.aac/.g711a)]
GS -.AAC RAW.-> META[(asc.txt / length.txt)]
建链是核心：
AX_SYS_Link(&Ai_Mod, &Aenc_Mod)，AI 属性用AX_LINK_MODE。AI 采集的数据由内核直接送入 AENC，用户态不经手 PCM。编码器类型由
-E（StringToPayloadTypeFileExt）决定，AAC/G726/OPUS 各有独立 attr 。取码流在独立线程
AencRecvThread：AX_AENC_GetStream→fwrite→AX_AENC_ReleaseStream。AAC RAW 格式额外写出
asc.txt（Audio Specific Config）与length.txt（帧长表），供解码侧还原 。
adec_ao — 解码播放（AudioDecodeLink，LINK）#
flowchart LR
IN[(编码文件)] --> RD[fread]
RD --> SS[AX_ADEC_SendStream]
SS --> ADEC[ADEC 解码器]
ADEC == "AX_SYS_Link<br/>ADEC → AO" ==> AO[AO 设备 + DnVQE + Resample]
AO --> SPK([扬声器])
LEN[(length.txt)] -.AAC RAW 帧长.-> RD
ASC[(asc.txt)] -.AAC RAW 配置.-> ADEC
建链方向相反：
AX_SYS_Link(&Adec_Mod, &Ao_Mod)，AO/ADEC 均AX_LINK_MODE。解码输出由内核直接送 AO 播放。读流循环：AAC RAW 按
length.txt逐帧读，其它类型按gPeriodSize*2读 →AX_ADEC_SendStream。结束发
AX_ADEC_SendEndOfStream并等待 AO 排空 。
共性要点#
生命周期骨架（四者一致）：
AX_SYS_Init→AX_POOL_CreatePool→（LINK 时AX_SYS_Link）→ 各模块Init/SetPubAttr/EnableDev→ 数据循环 → 逆序Disable/DeInit/DestroyPool→AX_SYS_Deinit（用goto标签集中清理）。内存池
AX_POOL是数据载体：aiBlkSize=7680、ao=32768、adec=384000，按各自帧/流大小设定。VQE 分上下行：采集侧
UpTalkVqe（AEC/NS/AGC/VAD），播放侧DnVqe（NS/AGC）；由IsUpTalkVqeEnabled/IsDnVqeEnabled决定是否配置。文件即链路端点：UNLINK 用 WAV（带头，
wave_parser）；LINK 编码流为裸码流 + AAC RAW 的旁路元数据（asc/length）。
使用示例#

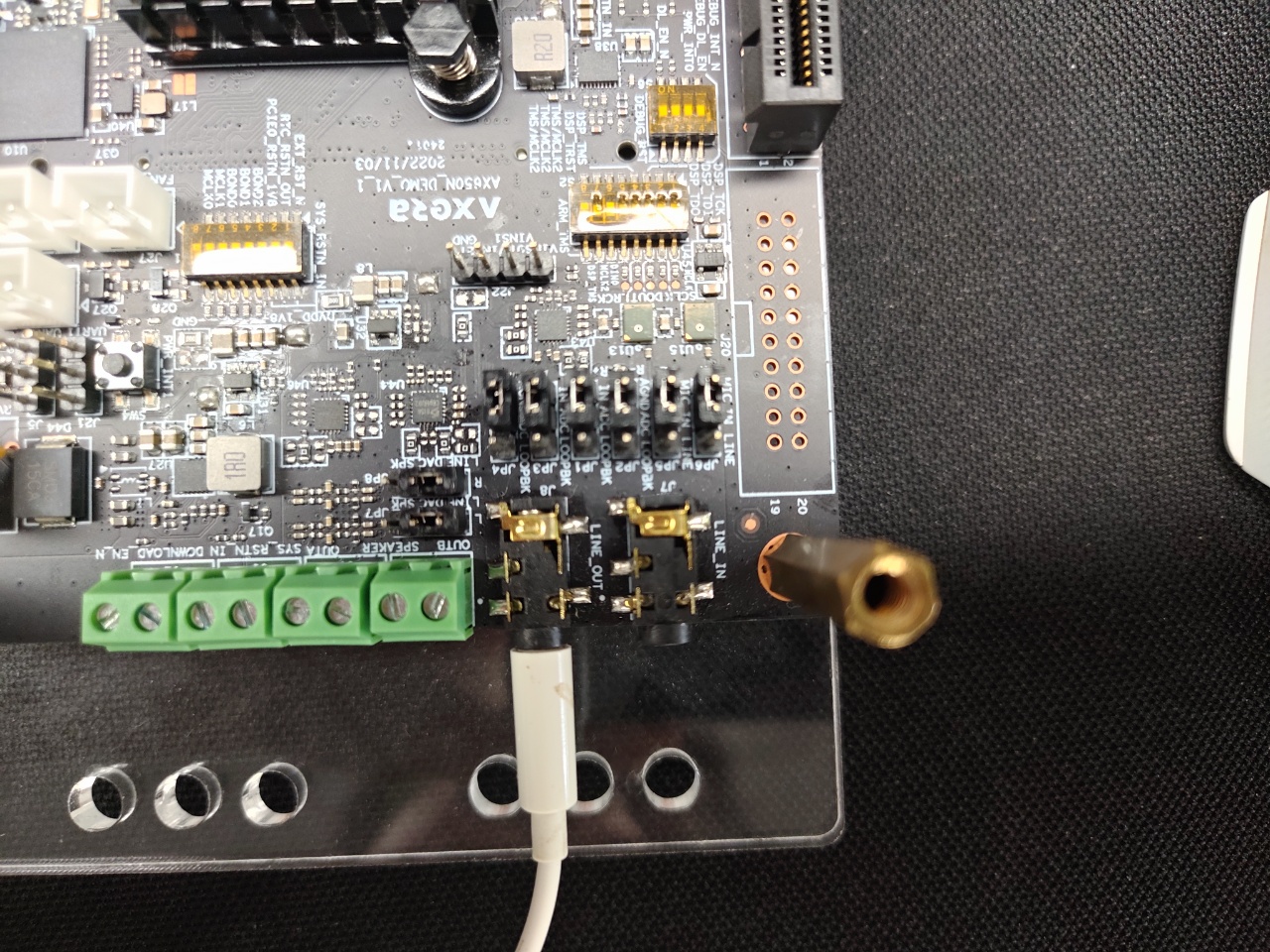

AX8850 / AX8850N 主控开发板示例： 首先，将Demo板音频部分的跳线调整为下图所示：
使用跳线帽连接好对应的引脚，使用板载两个mic作为输入源，并且使用line_out接口作为输出端口。
然后在终端中执行如下命令：
sample_audio ai_aenc -D 0 -d 2 -r 16000 -p 160 -e aac --aac-type 2 --trans-type 2 -w 1 -o record.aac

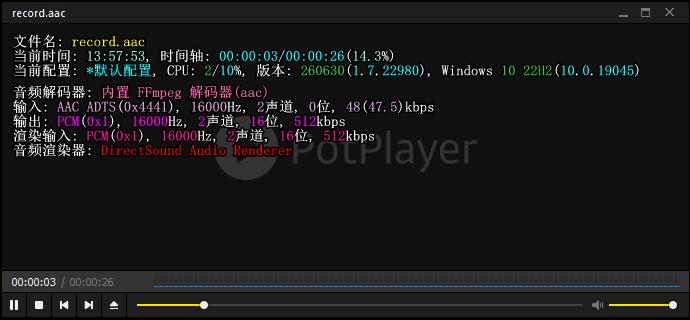

会在当前路径下生成record.aac文件，将文件拷贝到电脑可以使用播放器播放，查看文件的采样率等信息与参数对应：
此时音频数据的链路如下：
flowchart LR
MIC["板载 MIC"] --> CODEC["板载 Audio Codec / ADC"]
CODEC --> AI["AX_AI<br/>card 0 / device 2<br/>16 kHz / period 160"]
AI -->|"PCM 音频帧"| LINK["AX_SYS_Link<br/>AI → AENC"]
LINK --> AENC["AX_AENC Channel 0<br/>AAC-LC / 48 kbps"]
AENC -->|"AAC ADTS 码流"| THREAD["AencRecvThread<br/>AX_AENC_GetStream"]
THREAD --> FILE[("record.aac")]
然后可以使用如下命令播放录制好的音频：
sample_audio adec_ao -D 0 -d 3 -r 16000 -e aac --aac-type 2 --trans-type 2 -i record.aac
将耳机或者其他音频设备如上图所示接好后会播放record.aac中的内容，此时数据链路如下：
flowchart LR
MIC["板载 MIC"] --> AI["AX_AI<br/>C0D2"]
AI -->|"16 kHz PCM"| AENC["AAC-LC Encoder<br/>ADTS / 48 kbps"]
AENC --> FILE[("record.aac")]
FILE --> ADEC["AAC Decoder"]
ADEC -->|"16 kHz PCM"| AO["AX_AO<br/>C0D3"]
AO --> HP["耳机"]

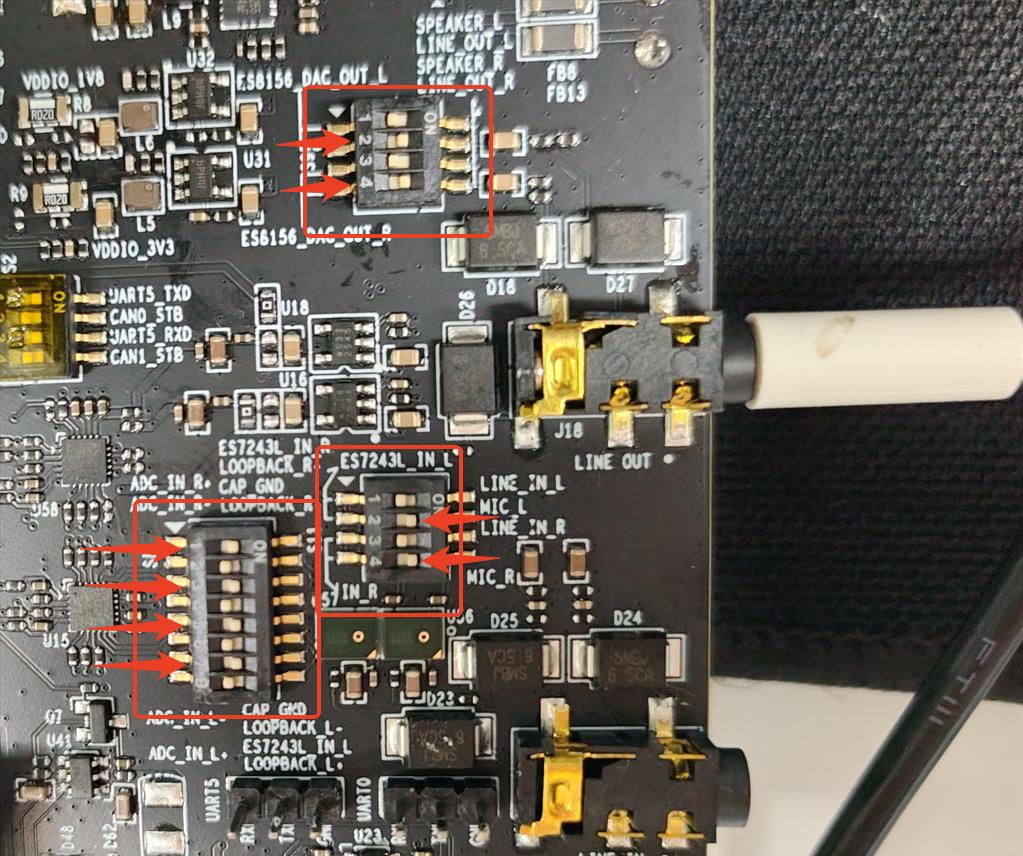

AX8910 主控开发板示例： 首先，将Demo板音频部分的拨码开关调整为下图所示：
箭头指出的开关均需要拨到“ON”的位置，使用板载的两个mic作为音频输入源，并且使用line_out接口作为音频输出端口。
然后在终端中执行如下命令：
sample_audio ai_aenc -D 0 -d 0 -r 16000 -p 160 -e aac --aac-type 2 --trans-type 2 -w 1 -o record.aac
然后可以使用如下命令播放录制好的音频：
sample_audio adec_ao -D 0 -d 1 -r 16000 -e aac --aac-type 2 --trans-type 2 -i record.aac
音频的录制和播放的数据流程图与AX8850N一致。
备注
更多信息以及使用示例请参考 SDK目录/msp/sample/audio/README.md 音频API说明请参考SDK文档 03 - AX AUDIO API 文档
显示输出：#
显示Sample：#

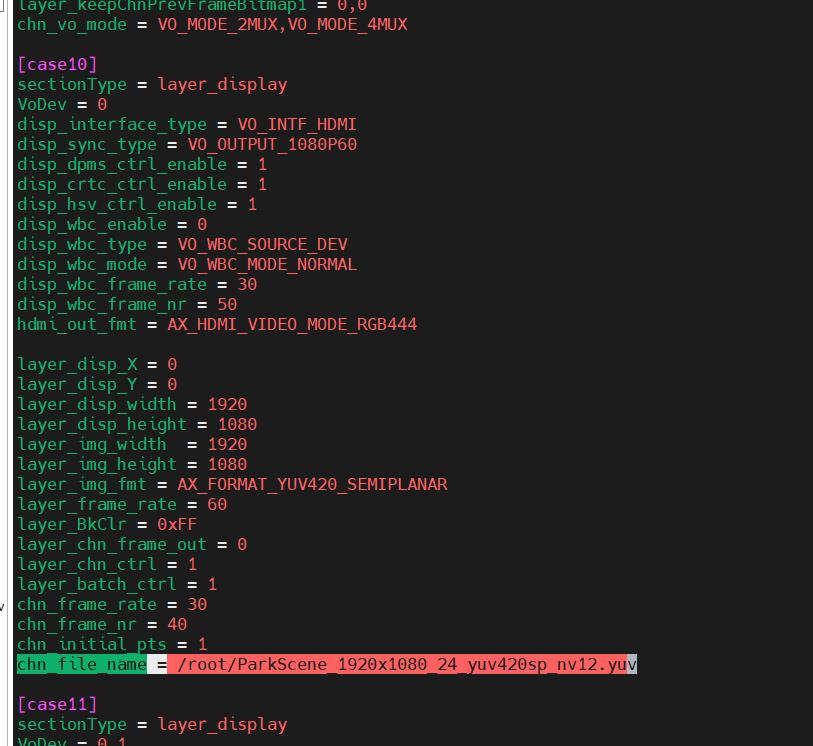

源码路径在 SDK安装目录/AX650_SDK_Vx.x.x/msp/sample/vo，核心是通过 /opt/etc/vo.ini 的 case 配置，完成 VO Device → Video Layer → Channel → 显示接口 的搭建，并提供色条、YUV 回放、WBC 回写、Framebuffer/光标叠加等测试能力。编译版本后会在SDK安装目录/AX650_SDK_Vx.x.x/msp/out/bin 目录下生成sample_vo可执行文件，并集成在rootfs的/opt/bin路径下，输入命令 sample_vo查看help信息：
root@ax650:~# sample_vo
[SAMPLE-VO][main-82] VO Sample. Build at May 13 2026 15:36:04
[SAMPLE-VO][SAMPLE_VO_Usage-1451] command:
[SAMPLE-VO][SAMPLE_VO_Usage-1452] -p: play
[SAMPLE-VO][SAMPLE_VO_Usage-1453] number: select test case number for play in /opt/etc/vo.ini
[SAMPLE-VO][SAMPLE_VO_Usage-1454] Example:
[SAMPLE-VO][SAMPLE_VO_Usage-1455] sample_vo -p 10
[SAMPLE-VO][SAMPLE_VO_Usage-1456]
[SAMPLE-VO][SAMPLE_VO_Usage-1458] -l: get videolayer Image
[SAMPLE-VO][SAMPLE_VO_Usage-1459] number: select test case number for videolayer in /opt/etc/vo.ini
[SAMPLE-VO][SAMPLE_VO_Usage-1460] Example:
[SAMPLE-VO][SAMPLE_VO_Usage-1461] sample_vo -l 1
[SAMPLE-VO][SAMPLE_VO_Usage-1462]
[SAMPLE-VO][SAMPLE_VO_Usage-1464] -d: videolayer dispaly test
[SAMPLE-VO][SAMPLE_VO_Usage-1465] number: select test case number for display in /opt/etc/vo.ini
[SAMPLE-VO][SAMPLE_VO_Usage-1466] Example:
[SAMPLE-VO][SAMPLE_VO_Usage-1467] sample_vo -d 0
[SAMPLE-VO][SAMPLE_VO_Usage-1468]
[SAMPLE-VO][SAMPLE_VO_Usage-1470] -e: enumerate resolutions of dispaly device.
[SAMPLE-VO][SAMPLE_VO_Usage-1471] number: supported display device number which is 0 1 or 2
[SAMPLE-VO][SAMPLE_VO_Usage-1472] Example:
[SAMPLE-VO][SAMPLE_VO_Usage-1473] sample_vo -e 0
[SAMPLE-VO][SAMPLE_VO_Usage-1474]
[SAMPLE-VO][SAMPLE_VO_Usage-1476] -g: listening hdmi hot plug.
[SAMPLE-VO][SAMPLE_VO_Usage-1477] Example:
[SAMPLE-VO][SAMPLE_VO_Usage-1478] sample_vo -g
[SAMPLE-VO][SAMPLE_VO_Usage-1479]
[SAMPLE-VO][SAMPLE_VO_Usage-1481] -c: vo memcpy.
[SAMPLE-VO][SAMPLE_VO_Usage-1482] number: 0:memcpy_1d, 2:memcpy_2d
[SAMPLE-VO][SAMPLE_VO_Usage-1483] Example:
[SAMPLE-VO][SAMPLE_VO_Usage-1484] sample_vo -c 0
root@ax650:~#
模块组成#
文件 |
作用 |
|---|---|
sample_vo.c |
程序入口、命令行解析、选择测试场景 |
common/sample_vo_common.c |
帧生产/发送、帧回读、WBC 回写、播放和测试线程 |
common/common_vo.c |
VO Device、Video Layer、Channel、Graphic Layer 的启停及绑定 |
common/ax_vo_ini.c |
解析 |
config/vo.ini |
多种显示、分屏、WBC、Framebuffer、Cursor 和在线模式场景 |
data/vo/ |
BT/DPI PINMUX 等辅助脚本 |
sample_vo 不包含 VIN/VDEC/IVPS 等上游模块，其主数据源是：

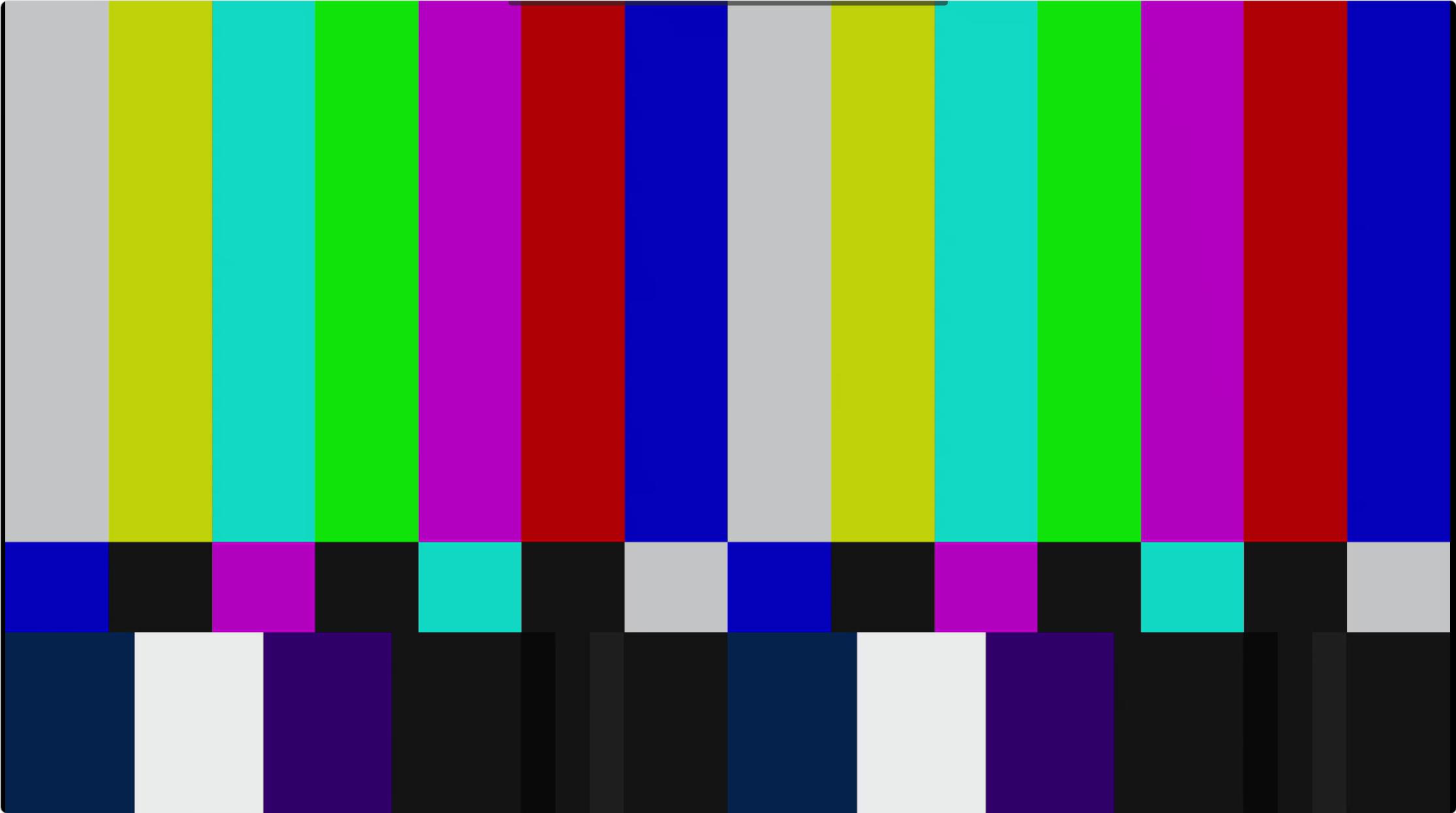

测试色块：用户态填充 NV12/YUV420SP 帧；
YUV 文件：从
chn_file_name配置路径循环读入；图形层/光标：Framebuffer 提供 ARGB 图层；
VO 内部合成结果：可经 Layer 输出或 WBC（Write Back Capture）取回并落盘。
命令入口与功能对应#
main() 在 sample_vo.c:72-225 中解析参数，并以 u64SampleTestBit 选择测试路径：
参数 |
入口函数 |
含义 |
是否向物理显示设备输出 |
|---|---|---|---|
|
|
仅创建 Video Layer/Channel，发送测试帧并回读 Layer 帧 |
否 |
|
|
Layer + VO Device 显示测试 |
是 |
|
|
连续读取 YUV 文件并播放 |
是 |
|
|
枚举显示设备支持的时序 |
否，仅查询 |
|
|
监听 HDMI 热插拔并读取 EDID |
否，仅事件监听 |
|
|
VO 1D/2D 内存拷贝功能验证 |
否，仅内存测试 |
程序的公共初始化/退出路径是：
flowchart LR
A[解析命令行参数] --> B[AX_SYS_Init]
B --> C[AX_POOL_Exit<br/>清空默认 Pool]
C --> D{选择测试路径}
D --> E[-l / -d / -p / -e / -g / -c]
E --> F[等待 Ctrl+C 或测试结束]
F --> G[AX_SYS_Deinit]
其中 AX_SYS_Init、AX_POOL_Exit 和 AX_SYS_Deinit 分别位于 sample_vo.c:148-157、sample_vo.c:218-220。
总体数据流#
flowchart LR
PATTERN[测试色块]:::source
YUV[(NV12 / YUV 文件)]:::file
FB[Framebuffer<br/>ARGB 图层/光标]:::source
subgraph USER["用户态"]
POOL[AX_POOL<br/>物理连续内存]:::mem
SEND[AX_VO_SendFrame]:::api
GETL[AX_VO_GetLayerFrame]:::api
GETW[AX_VO_GetWBCFrame]:::api
end
subgraph VO["VO 硬件模块"]
CHN[Video Layer Channel<br/>窗口、缩放、FIFO]:::vo
LAYER[Video Layer<br/>多路拼接/合成]:::vo
DISP[VO Display<br/>时序、CSC、HDMI/BT]:::vo
WBC[WBC<br/>Write Back Capture]:::vo
end
OUT([HDMI / BT / DSI<br/>显示设备]):::output
LOUT[(layer*.yuv)]:::file
WOUT[(wbc*.yuv)]:::file
PATTERN --> POOL
YUV --> POOL
POOL --> SEND --> CHN --> LAYER --> DISP --> OUT
FB -.图形叠加.-> DISP
FB -.光标叠加.-> DISP
LAYER -.回读.-> GETL --> LOUT
DISP -.回写.-> WBC --> GETW --> WOUT
classDef source fill:#fff3cd,stroke:#b7791f
classDef file fill:#c8e6c9,stroke:#1b5e20
classDef mem fill:#e1bee7,stroke:#6a1b9a
classDef api fill:#bbdefb,stroke:#0d47a1
classDef vo fill:#b2dfdb,stroke:#00695c
classDef output fill:#ffccbc,stroke:#bf360c
核心对象与层级关系#
flowchart TB
DEV["VO Device (VO_DEV)<br/>HDMI / BT656 / BT1120 / DSI 等接口<br/>输出时序、CSC、HDMI 格式"]:::vo
LAYER["Video Layer<br/>显示区域、图像尺寸、像素格式<br/>合成、调度、Layer Pool"]:::vo
CHN0["Channel 0<br/>窗口 0"]:::vo
CHN1["Channel 1<br/>窗口 1"]:::vo
CHNN["Channel N<br/>窗口 N"]:::vo
GLAYER["Graphic Layer<br/>Framebuffer / ARGB"]:::gfx
CURSOR["Cursor Layer<br/>Framebuffer / Cursor 位置"]:::gfx
CHN0 --> LAYER
CHN1 --> LAYER
CHNN --> LAYER
LAYER -->|"AX_VO_BindVideoLayer"| DEV
GLAYER -->|"AX_VO_BindGraphicLayer"| DEV
CURSOR -->|"AX_VO_BindGraphicLayer"| DEV
classDef vo fill:#b2dfdb,stroke:#00695c
classDef gfx fill:#d1c4e9,stroke:#4527a0
关键初始化顺序如下：
SAMPLE_COMM_VO_StartDev：AX_VO_SetPubAttr→AX_VO_Enable，可选配置 CSC 和启用 WBC，见common_vo.c:82-145。SAMPLE_COMM_VO_StartLayer：创建 Video Layer、设置属性、AX_VO_BindVideoLayer绑定到一个或多个 VO Device、使能 Layer，见common_vo.c:274-309。SAMPLE_COMM_VO_StartChn：按照VO_MODE_xMUX计算分屏布局，为每个 Channel 设置窗口属性和 FIFO，再使能 Channel，见common_vo.c:401-486。Layer 与 Device 的绑定关系由
bindVoDev[]决定；layer_bind_mode = 1时，一个 Video Layer 可以绑定多个显示设备。
例如，VO_MODE_4MUX 对应 2×2 分屏，VO_MODE_36MUX 对应 6×6 分屏；窗口尺寸由 Layer 图像尺寸按行列切分，并按硬件对齐要求处理，见 common_vo.c:339-398。
逐条数据流#
-l <case>：仅 Video Layer 测试#
示例：sample_vo -l 1
-l 调用 SAMPLE_VO_LAYER，不创建和使能 VO Device，因此没有 HDMI/BT 等物理接口输出；它验证的是 Video Layer 的 Channel 输入、拼接合成和 Layer 输出回读。
flowchart LR
PATTERN[测试色块<br/>或压缩 YUV 文件] --> POOL[Channel Pool]
POOL --> SEND[AX_VO_SendFrame]
SEND --> CHN["Video Layer Channel 0..N"]
CHN --> LAYER[Video Layer 合成]
LAYER --> GET["AX_VO_GetLayerFrame"]
GET --> SAVE[(layer*.yuv)]
GET -.-> REL[AX_VO_ReleaseLayerFrame]
执行过程：
根据
vo.ini的chn_vo_mode计算 Channel 数和每个窗口的宽高。分别创建：
Layer Pool：承载 Layer 合成输出；
Channel Pool：承载每个 Channel 输入帧。 见
sample_vo_common.c:1509-1526。
启动 Video Layer 和全部 Channel，见
sample_vo_common.c:1528-1538。每个
SAMPLE_VO_CHN_THREAD：从 Channel Pool 获取 block；
映射物理地址；
未压缩场景用
SAMPLE_Fill_Color写入测试色块；压缩场景调用load_img_file写入指定图像；以
AX_VO_SendFrame送入对应 Channel；释放 block。 见
sample_vo_common.c:557-669。
SAMPLE_VO_GET_LAYER_FRAME_THREAD通过AX_VO_GetLayerFrame获取 Layer 输出并写为文件，之后调用AX_VO_ReleaseLayerFrame归还帧，见sample_vo_common.c:1163-1229。
-l是观察 多个 Channel 经 Layer 合成后的结果 的离线验证路径。
-d <case>：Layer + Display 显示测试#
示例：sample_vo -d 0
-d 调用 SAMPLE_VO_LAYER_DISPLAY，在启动 Video Layer/Channel 的基础上，增加 VO Device 初始化、Layer-Device 绑定与可选 WBC。
flowchart LR
PATTERN[测试色块<br/>或压缩图像文件] --> CPOOL[Channel Pool]
CPOOL --> SF[AX_VO_SendFrame]
SF --> CHN["Layer Channel 0..N"]
CHN --> LAYER[Video Layer 合成]
LAYER -->|"AX_VO_BindVideoLayer"| DEV["VO Device<br/>时序 / CSC / HDMI"]
DEV --> OUT([HDMI / BT / DSI 输出])
DEV -.WBC 启用时.-> WBC[Write Back Capture]
WBC --> GW[AX_VO_GetWBCFrame]
GW --> WFILE[(wbc*.yuv)]
执行过程：
从
vo.ini读取layer_display场景配置，见sample_vo.c:170-175。AX_VO_Init后，按 Device 数量或layer_bind_mode决定 Layer 数：默认：每个 VO Device 对应一个 Layer；
layer_bind_mode = 1：一个 Layer 绑定多个 VO Device。 见sample_vo_common.c:1604-1629。
SAMPLE_COMM_VO_StartVO的启动顺序为：启动 VO Device；
绑定 Graphic Layer（如果配置了 Framebuffer）；
创建、绑定并启用 Video Layer；
配置并启用 Channel。 见
common_vo.c:545-595。
各 Channel 线程通过
AX_VO_SendFrame持续送入测试帧。若
disp_wbc_enable = 1，则创建 WBC 线程；WBC 从 Device 输出路径抓帧并写入wbc<id>_<宽>_<高>_<帧数>.yuv，见sample_vo_common.c:1329-1428。
以 vo.ini:1-31 的 case0 为例：
VO Device 0
├─ 输出接口：HDMI
├─ 输出时序：1080P60
├─ Layer：1920×1080，NV12
├─ Channel 模式：VO_MODE_2MUX
└─ WBC：启用，30 fps，抓取 20 帧
-p <case>：连续 YUV 文件播放#
示例：sample_vo -p 10
-p 调用 SAMPLE_VO_PLAY。这是最接近日常播放场景的路径：将配置中的 YUV 文件预读到 Channel Pool，再按设定的 PTS/帧率循环送给 VO。
flowchart LR
FILE[(chn_file_name<br/>NV12 / YUV420SP)] --> READ[循环读取帧]
READ --> POOL[Channel Pool<br/>AX_POOL_GetBlock]
POOL --> SEND[AX_VO_SendFrame<br/>携带 PTS / SeqNum]
SEND --> CHN["Video Layer Channel"]
CHN --> LAYER[合成 / 缩放 / 分屏]
LAYER --> DEV["VO Device"]
DEV --> OUT([显示设备])
LAYER -.可选回读.-> GETC[AX_VO_GetChnFrame]
GETC --> COUT[(layer*_chn*.yuv)]
DEV -.可选 WBC.-> WBC[(wbc*.yuv)]
播放线程 SAMPLE_VO_PLAY_THREAD 的关键流程：
SAMPLE_VO_POOL_FILL_IMG从chn_file_name读取u32FrameMax帧数据，填充至 Channel Pool，见sample_vo_common.c:818-879。为每帧设置：
u64PTS：若初始 PTS 有效，按1000000 / u32FrameRate递增；u64SeqNum：每送一帧递增；AX_FRM_FLG_FR_CTRL：帧率控制标记。
调用
AX_VO_SendFrame投递至指定 Layer/Channel，见sample_vo_common.c:1066-1161。到达文件尾后，
SAMPLE_Fill_IMG会lseek(..., 0, SEEK_SET)回到文件开头，形成循环播放，见sample_vo_common.c:672-689。
case10 是 README 推荐的连续播放配置，使用：
1920×1080 NV12；
Layer 输出 60 fps；
输入 Channel 30 fps；
文件路径
/mnt/vo/1920x1080_cheliangdaolu2_30fps_300f_NV12.yuv；可选 DPMS、CRTC、HSV 与 Channel 控制测试。 对应配置见
vo.ini:110-140。
Display Pre-process：Layer 输出转发到 Display#
当 Layer 配置 bDisplayPreProcess 时，SAMPLE_VO_PLAY 会强制 Layer 的 dispatch mode 为 AX_VO_LAYER_OUT_TO_FIFO；随后启动高优先级的 SAMPLE_VO_LAYER_OUT_PROC_THREAD：
flowchart LR
INPUT[Channel 输入帧] --> CHN[VO Channel]
CHN --> LAYER[Video Layer]
LAYER --> FIFO[Layer 输出 FIFO]
FIFO --> GLF[AX_VO_GetLayerFrame]
GLF --> S2D[AX_VO_SendFrame2Disp]
S2D --> DISP[VO Display]
GLF --> RLF[AX_VO_ReleaseLayerFrame]
该线程的实现是：
AX_VO_GetLayerFrame
→ AX_VO_SendFrame2Disp
→ AX_VO_ReleaseLayerFrame
见 sample_vo_common.c:1297-1327。
这条路径表示：Layer 的合成帧先输出至 FIFO，再显式提交给 Display；与普通的 Layer 直连 Display 路径相比，用户态多了一次获取和转交的动作。
图形层与 Cursor 叠加#
配置 disp_graphic_fb_conf 时，程序会初始化 Framebuffer，并经 AX_VO_BindGraphicLayer 将其绑定到 VO Device，见 common_vo.c:170-234。
配置 disp_cursor_enable 时，则把指定 Framebuffer 作为 Cursor Layer 绑定至对应 Device。
flowchart LR
VIDEO[Video Layer 合成的 YUV 视频] --> DEV[VO Device 合成器]
FB[Framebuffer<br/>ARGB Graphic Layer] --> DEV
CURSOR[Cursor Framebuffer<br/>位置 / 显隐控制] --> DEV
DEV --> OUT([HDMI / BT / DSI])
三路内容的职责：
输入 |
配置项 |
作用 |
|---|---|---|
Video Layer |
|
视频帧、分屏、缩放、帧率控制 |
Graphic Layer |
|
ARGB 图形叠加，如 UI、图标、OSD |
Cursor Layer |
|
鼠标/指示器图层及位置移动 |
例如 case14 启用一个 1920×1080 的 ARGB Framebuffer 以及 Cursor Layer，配置见 vo.ini:231-257。
WBC：显示结果回写抓帧#
WBC 不是上游输入，而是从 VO Device 的输出结果回读帧，用于显示效果校验、截图或离线分析。
flowchart LR
CHN[多个 VO Channel] --> LAYER[Video Layer]
LAYER --> DEV[VO Device]
DEV --> OUT([物理显示输出])
DEV -.WBC.-> WBC[AX_VO_GetWBCFrame]
WBC --> MMAP[AX_SYS_Mmap]
MMAP --> WRITE[(wbc*.yuv)]
WRITE --> REL[AX_VO_ReleaseWBCFrame]
WBC 线程先用 AX_VO_GetWbcFd 获取文件描述符并通过 select 等待帧到达；随后调用 AX_VO_GetWBCFrame、映射物理地址、写文件，最后 AX_VO_ReleaseWBCFrame，见 sample_vo_common.c:1329-1428。
辅助测试路径#
1. -e <dev>：显示模式枚举#
flowchart LR
DEV[VO Device] --> ENUM[AX_VO_EnumMode]
ENUM --> MODE[支持的分辨率 / 刷新率 / 时序参数]
MODE --> PRINT[终端输出]
仅查询能力集，不创建 Layer/Channel，也不会输出视频帧，调用点见 sample_vo.c:177-193。
2. -g：HDMI 热插拔#
flowchart LR
HDMI[HDMI 插拔事件] --> CB[注册的 HDMI Callback]
CB --> EDID[AX_VO_HDMI_Force_GetEDID]
EDID --> PRINT[输出 EDID 内容]
该路径仅监听 HDMI0/HDMI1 的热插拔并读取 EDID，见 sample_vo_common.c:1763-1844。
3. -c <type>：VO 内存拷贝#
flowchart LR
SRC[AX_SYS_MemAlloc<br/>源内存] --> CPY{拷贝类型}
CPY -->|type = 0| C1[AX_VO_MemCpy_1D]
CPY -->|type ≠ 0| C2[AX_VO_MemCpy_2D]
C1 --> DST[目标内存]
C2 --> DST
DST --> CMP[逐字节比对]
使用 4096×6000 的源/目的缓冲区验证 AX_VO_MemCpy_1D 或 AX_VO_MemCpy_2D，见 sample_vo_common.c:2223-2307。
核心要点#
标准显示主路径为：
YUV/色块 → AX_POOL → AX_VO_SendFrame → Channel → Video Layer → VO Device → HDMI/BT/DSI。-l与-d/-p的本质差异为：-l只验证 Layer 合成并通过AX_VO_GetLayerFrame回读；-d/-p会创建 VO Device 并绑定 Layer，最终驱动物理显示接口。-d与-p的输入差异为：-d常用于色块、压缩帧和显示能力验证；-p预读并循环播放chn_file_name指定的 NV12/YUV 文件，同时按 PTS/帧率送帧。WBC 是输出侧旁路： 从 VO Device 输出结果抓取帧并保存，不改变主显示链路。
Graphic Layer/Cursor 不经过 Video Layer Channel： 它们以 Framebuffer 为源，直接绑定到 VO Device，并与 Video Layer 的视频内容在输出侧叠加。
使用示例#
AX8850 / AX8850N 主控开发板示例：#

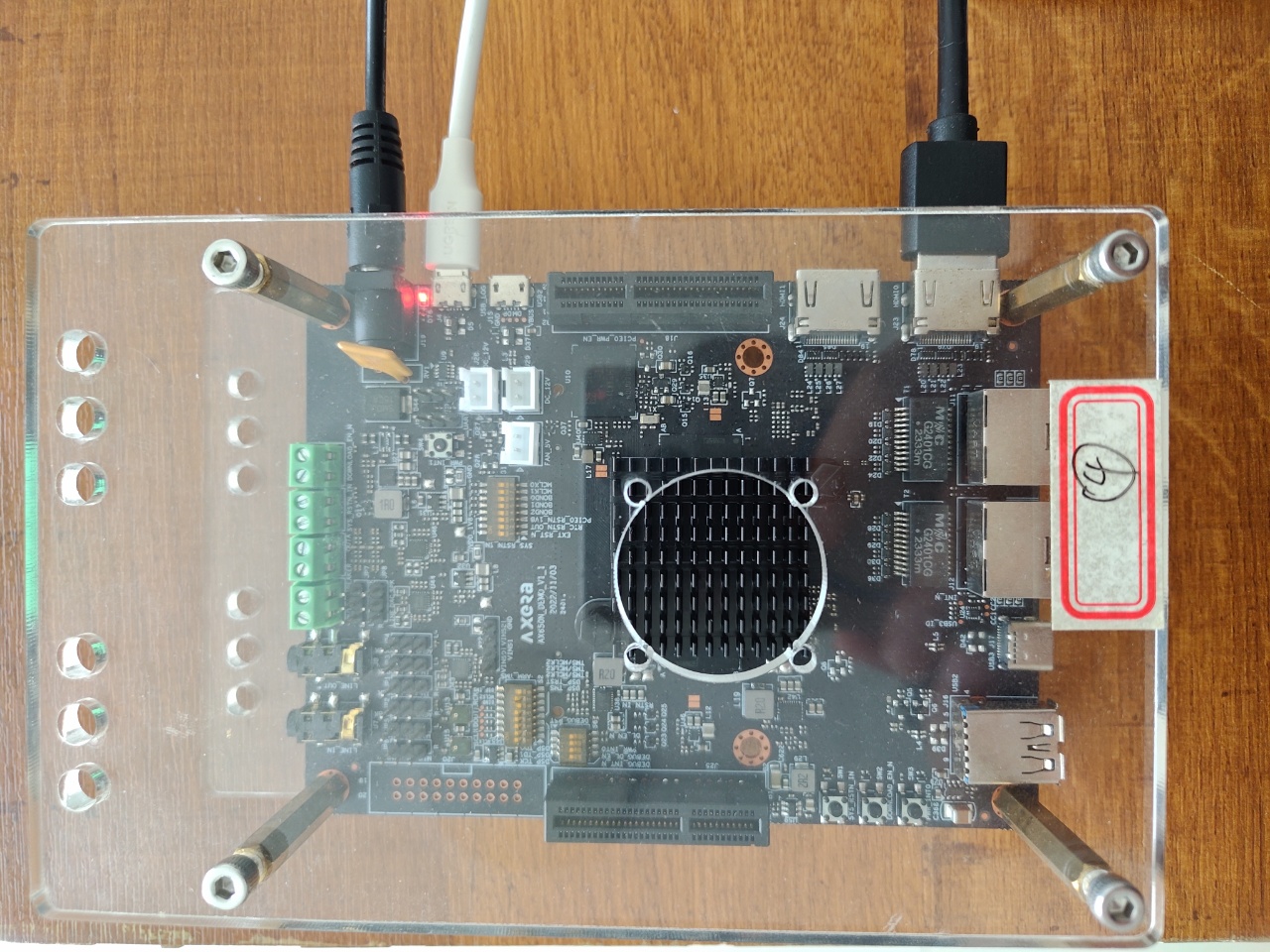

板卡连接图：
输出彩条#
在终端中执行sample_vo -d 0，HDMI0会输出彩条：
root@ax650:~# sample_vo -d 0
[SAMPLE-VO][main-82] VO Sample. Build at May 13 2026 15:36:04
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_INTF_HDMI
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_OUTPUT_1080P60
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:1
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_WBC_SOURCE_DEV
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_WBC_MODE_NORMAL
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:30
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:20
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:1920
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:1920
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:1080
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:AX_FORMAT_YUV420_SEMIPLANAR
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_LAYER_SYNC_NORMAL
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_LAYER_WB_POOL
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_LAYER_OUT_TO_LINK
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0xFFFFFFFF
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:0xFFFFFFFF
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:1
[SAMPLE-VO][VO_INI_KVAL_SPLIT-449] split:VO_MODE_2MUX
[SAMPLE-VO][SAMPLE_VO_PARSE_INI-1434] section end.
[SAMPLE-VO][SAMPLE_VO_WIN_INFO-396] Win-info: {1, 2, 960x1080}
[SAMPLE-VO][SAMPLE_VO_CREATE_POOL-146] u32BlkCnt = 4, u64BlkSize = 0x17bb00, pPoolID = 0
[SAMPLE-VO][SAMPLE_VO_CREATE_POOL-146] u32BlkCnt = 8, u64BlkSize = 0x2f7600, pPoolID = 1
[SAMPLE-VO][SAMPLE_VO_LAYER_DISPLAY-1659] u32LayerPoolId = 1, u32ChnPoolId = 0
[SAMPLE-VO][SAMPLE_VO_WIN_INFO-396] Win-info: {1, 2, 960x1080}
[SAMPLE-VO][SAMPLE_COMM_VO_StartChn-431] layer 0 fifo 3 u32Width:1920, u32Height:1080
[SAMPLE-VO][SAMPLE_COMM_VO_StartChn-432] layer 0 u32ChnFrameOut 0 u32Row:1, u32Col:2 win res 960 1080
[SAMPLE-VO][SAMPLE_COMM_VO_StartChn-435] layer0 use batch begin/end function
[SAMPLE-VO][SAMPLE_COMM_VO_StartChn-461] vo chn 0 prm u32FifoDepth 3 bKeepPrevFr 1 bInUseFrOutput 0
[SAMPLE-VO][SAMPLE_COMM_VO_StartChn-461] vo chn 1 prm u32FifoDepth 3 bKeepPrevFr 1 bInUseFrOutput 0
[SAMPLE-VO][SAMPLE_COMM_VO_StartVO-634] done, s32Ret = 0x0
[SAMPLE-VO][SAMPLE_VO_CHN_THREAD-585] layer0-chn0 u32Width = 960, u32Height = 1080
[SAMPLE-VO][SAMPLE_VO_CHN_THREAD-585] layer0-chn1 u32Width = 960, u32Height = 1080
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212c70000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212978000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212388000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212978000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212388000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212680000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212388000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212680000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212f68000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212680000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212f68000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212c70000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212f68000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a380000x, u64PhyAddr: 0x212c70000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a678000x, u64PhyAddr: 0x212978000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a678000x, u64PhyAddr: 0x212c70000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a678000x, u64PhyAddr: 0x212978000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a678000x, u64PhyAddr: 0x212388000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a678000x, u64PhyAddr: 0x212978000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1389] pVirAddr: 0x0xffff8a678000x, u64PhyAddr: 0x212680000, u32FrameSize: 0x2f7600
[SAMPLE-VO][SAMPLE_VO_WBC_THREAD-1425] Wbc0 exit
屏幕显示如下：
读取EDID信息#
在终端执行sample_vo -e 0，会打印读取到的EDID信息：
root@ax650:~# sample_vo -e 0
[SAMPLE-VO][main-82] VO Sample. Build at May 13 2026 15:36:04
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 297000 30 3840 4016 4104 4400 2160 2168 2178 2250 5
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 297000 30 3840 4016 4104 4400 2160 2168 2178 2250 100005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 296703 30 3840 4016 4104 4400 2160 2168 2178 2250 100005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 297000 25 3840 4896 4984 5280 2160 2168 2178 2250 100005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 241500 60 2560 2608 2640 2720 1440 1443 1448 1481 a
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 119000 30 2560 2608 2640 2720 1440 1443 1448 1461 a
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 154000 60 1920 1968 2000 2080 1200 1203 1209 1235 9
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 297000 120 1920 2008 2052 2200 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 296703 120 1920 2008 2052 2200 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 297000 100 1920 2448 2492 2640 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 148500 60 1920 2008 2052 2200 1080 1084 1089 1125 5
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 148500 60 1920 2008 2052 2200 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 148352 60 1920 2008 2052 2200 1080 1084 1089 1125 100005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 148352 60 1920 2008 2052 2200 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 74250 30 1920 2008 2052 2200 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 74176 30 1920 2008 2052 2200 1080 1084 1089 1125 180005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 119000 60 1680 1728 1760 1840 1050 1053 1059 1080 9
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 108000 60 1280 1328 1440 1688 1024 1025 1028 1066 5
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 88750 60 1440 1488 1520 1600 900 903 909 926 9
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 108000 60 1280 1376 1488 1800 960 961 964 1000 5
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 71000 60 1280 1328 1360 1440 800 803 809 823 9
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 74250 60 1280 1390 1430 1650 720 725 730 750 100005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 74176 60 1280 1390 1430 1650 720 725 730 750 100005
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 65000 60 1024 1048 1184 1344 768 771 777 806 a
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(hdmi): 40000 60 800 840 968 1056 600 601 605 628 5
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1750] display0-mode(dsi): 148500 60 1080 1100 1170 1200 1920 1970 2020 2062 a
[SAMPLE-VO][SAMPLE_VO_DISPLAY_MODE_PRINT-1760] VO test Finished success!
连续播放yuv数据#
修改
/opt/etc/vo.ini，将[case10]中chn_file_name的路径修改为测试数据所在的路径：
然后执行命令
sample_vo -p 10，可看到输出如下：
备注
更多信息以及使用示例请参考 SDK目录/msp/sample/vo/README.md 显示输出API说明请参考SDK文档 24 - AX VO API 文档
6.1.2. 多媒体模块#
ISP：TODO（图像信号处理、调试工具链）。#
编解码#
编解码Sample#
源码路径在 SDK安装目录/AX650_SDK_Vx.x.x/msp/sample/venc 和 SDK安装目录/AX650_SDK_Vx.x.x/msp/sample/vdec，编译版本后会在SDK安装目录/AX650_SDK_Vx.x.x/msp/out/bin 目录下生成sample_venc和sample_vdec可执行文件，并集成在rootfs的/opt/bin路径下，输入命令 sample_venc或sample_vdec查看help信息：
sample_venc:
root@ax650:~# sample_venc
[INFO][SAMPLE-VENC][main][41]: Build at May 13 2026 15:36:15
Usage: sample_venc [options] -i input file
-H --help help information
## Options for sample
-i[s] --input Read input video sequence from file. [input.yuv]
-o[s] --output Write output HEVC/H.264/jpeg/mjpeg stream to file.[stream.hevc]
-W[n] --write whether write output stream to file.[1]
0: do not write
1: write
-f[n] --dstFrameRate 1..1048575 Output picture rate numerator. [30]
-j[n] --srcFrameRate 1..1048575 Input picture rate numerator. [30]
-n[n] --encFrameNum the frame number want to encode. [0]
-N[n] --chnNum total encode channel number. [0]
-t[n] --encThdNum total encode thread number. [1]
-p[n] --bLoopEncode enable loop mode to encode. 0: disable. 1: enable. [0]
--dynAttrIdx When encode Nth frame, dynamically configure coding parameters.
--codecType encoding payload type. [0]
0 - SAMPLE_CODEC_H264
1 - SAMPLE_CODEC_H265
2 - SAMPLE_CODEC_MJPEG
3 - SAMPLE_CODEC_JPEG
--bChnCustom whether encode all payload type. [0]
0 - encode all payload type
1 - encode payload type codecType specified by codecType.
--log log info level. [2]
0 : ERR
1 : WARN
2 : INFO
3 : DEBUG
--grpId group id for select group, rang in [0, 32). [0]
--bCoreCoWork enable multi core. [0]
--bStrmCached output stream use cached memory. [0]
--bAttachHdr support attach headers(sps/pps) to PB frame for h.265. [0]
--bQpmapCopy support copy qpmap memory. [0]
## Parameters affecting input frame and encoded frame resolutions and cropping:
-w[n] --picW Width of input image in pixels.
-h[n] --picH Height of input image in pixels.
-X[n] --cropX image horizontal cropping offset, must be even. [0]
-Y[n] --cropY image vertical cropping offset, must be even. [0]
-x[n] --cropW Height of encoded image
-y[n] --cropH Width of encoded image
--maxPicW max width of input image in pixels.
--maxPicH max height of input image in pixels.
--bCrop enable crop encode, 0: disable 1: enable crop. [0]
## Parameters picture stride:
--strideY y stride
--strideU u stride
--strideV v stride
## Parameters VUI:
--bSignalPresent equal to 1 specifies that video_format、video_full_range、color_present are present. [1]
--videoFormat Indicates the video format. [5]
--bFullRange video range, 1: full range 0: limited range. [1]
--bColorPresent equal to 1 specifies that colorPrimaries、transferCharacter、matrixCoeffs are present. [1]
--colorPrimaries indicates the chromaticity coordinates of source primaries. [2]
--transferCharacter indicates the opto-electronic transfer characteristics of the source. [2]
--matrixCoeffs indicates the matrix coefficients used in the transformation from RGB to YUV color space. [2]
## dynamic change resolution
--bDynRes enable change resolution
--newInput new file path of changed resolution
--newPicW new width
--newPicH new height
## Parameters for pre-processing frames before encoding:
-l[n] --picFormat Input YUV format. [1]
1 - AX_FORMAT_YUV420_PLANAR (IYUV/I420)
3 - AX_FORMAT_YUV420_SEMIPLANAR (NV12)
4 - AX_FORMAT_YUV420_SEMIPLANAR_VU (NV21)
13 - AX_FORMAT_YUV422_INTERLEAVED_YUYV (YUYV/YUY2)
14 - AX_FORMAT_YUV422_INTERLEAVED_UYVY (UYVY/Y422)
37 - AX_FORMAT_YUV420_PLANAR_10BIT_I010
42 - AX_FORMAT_YUV420_SEMIPLANAR_10BIT_P010
## Parameters affecting GOP pattern, rate control and output stream bitrate:
-g[n] --gopLen Intra-picture rate in frames. [30]
Forces every Nth frame to be encoded as intra frame.
0 = Do not force
-B[n] --bitRate target bitrate for rate control, in kbps. [2000]
--ltMaxBt the long-term target max bitrate.
--ltMinBt the long-term target min bitrate.
--ltStaTime the long-term rate statistic time.
--shtStaTime the short-term rate statistic time.
--minQpDelta Difference between FrameLevelMinQp and MinQp
--maxQpDelta Difference between FrameLevelMaxQp and MaxQp
## Parameters qp:
-q[n] --qFactor 0..99, Initial target QP of jenc. [90]
-b[n] --bDblkEnable 0: disable Deblock 1: enable Deblock. [0]
--startQp -1..51, start qp for first frame. [16]
--vq 0..9 video quality level for vbr, def 0, min/max qp is invalid when vq != 0
--minQp 0..51, Minimum frame header qp for any picture. [16]
--maxQp 0..51, Maximum frame header qp for any picture. [51]
--minIqp 0..51, Minimum frame header qp for I picture. [16]
--maxIqp 0..51, Maximum frame header qp for I picture. [51]
--chgPos vbr/avbr chgpos 20-100, def 90
--stillPercent avbr still percent 10-100 def 25
--stillQp 0..51, the max QP value of I frame for still scene. [0]
--deltaQpI -51..51, QP adjustment for intra frames. [-2]
--maxIprop 1..100, the max I P size ratio. [100]
--minIprop 1..maxIprop, the min I P size ratio. [1]
--IQp 0..51, qp of the i frame. [25]
--PQp 0..51, qp of the p frame. [30]
--BQp 0..51, qp of the b frame. [32]
--fixedQp -1..51, Fixed qp for every frame(only for Mjpeg)
-1 : disable fixed qp mode.
[0, 51] : value of fixed qp.
--ctbRcMode 0: diable ctbRc; 1: quality first; 2: bitrate first 3: quality and bitrate balance
--qpMapQpType 0: disable qpmap; 1: deltaQp; 2: absQp
--qpMapBlkUnit 0: 64x64, 1: 32x32, 2: 16x16;
--qpMapBlkType 0: disable; 1: skip mode; 2: Ipcm mode
-r[n] --rcMode 0: CBR 1: VBR 2: AVBR 3: QPMAP 4:FIXQP 5:CVBR. [0]
--dynRc change rcMode dynamically.
0: CBR 1: VBR 2: AVBR 3: QPMAP 4:FIXQP 5:CVBR. [4]
-R[n] --refreshNum how many frames it will take to do GDR [0]
0 : disable GDR (Gradual decoder refresh),
>0: enable GDR
The starting point of GDR is the frame with type set to VCENC_INTRA_FRAME.
intraArea and roi1Area are used to implement the GDR function. The GDR
begin to work from the second IDR frame.
## Parameters compress(fbc):
--fbcType compress mode. [0]
0 - AX_COMPRESS_MODE_NONE
1 - AX_COMPRESS_MODE_LOSSLESS
2 - AX_COMPRESS_MODE_LOSSY
--bitDepth frame bit width. [8]
8 - VENC_FRAME_8BIT
10 - VENC_FRAME_10BIT
--compLevel 0..10. compress level. [0]
--yHdrSize luma header size(AX_COMPRESS_MODE_LOSSLESS). [0]
--yPadSize luma payload size(AX_COMPRESS_MODE_LOSSLESS). [0]
--uvHdrSize chroma header size(AX_COMPRESS_MODE_LOSSLESS). [0]
--uvPadSize chroma payload size(AX_COMPRESS_MODE_LOSSLESS). [0]
## Parameters roi:
--roiEnable enable roi. 0: disable. 1: enable. [0]
--vencRoiMap h264/h265 roi map file. [venc_map.roi]
--jencRoiMap jpeg/mjpeg roi map file. [jenc_map.roi]
--qRoiFactor roi rigion qp. [90]
-M[n] --gopMode gopmode. 0: normalP. 1: oneLTR. 2: svc-t. [0]
--temporalID filter the bit streams at different layer by temporalID in svc-t mode. [2]
0 : save the (0) layer bit stream.
1 : save the (0、1) layer bit stream.
2 : save the (0、1、2) layer bit stream.
## other:
--bPerf enable single channel performance test. [0]
--bMultiChnPerf enable multi-channel performance test. [0]
--bJencSlice enable jpeg multi slice encode. [0]
--vbCnt total frame buffer number of pool [1, 100]. [10]
--inFifoDep input fifo depth. [4]
--outFifoDep output fifo depth. [4]
--syncSend send frame mode. -1: block mode, >=0：non-block, in ms.
--syncGet get stream mode. -1: block mode, >=0：non-block, in ms.
--bLinkMode
--strmBitDep encode stream bit depth. [8]
8 : encode 8bit
10: encode 10bit
--strmBufSize output stream buffer size. [0]
0: use default memory setting in sdk.
>0：alloc some memory by user.
--virILen virtual I frame duration. should less than gop length.
--bIDR Request IDR.
0: insert IDR consider of frame rate control, not instant.
1: insert IDR instant
--sliceNum 0 : one frame encode in one slice
n(> 0) ：n macro line make a slice
--uDataSize user data size. h264/h265 [1, 2048]; jpeg [1, 4096]. [10]
--bThumb enable thumbnail encode, 0: disable 1: enable. [0]
--thumbW thumbnail image width
--thumbH thumbnail image height
--bExif enable jpeg exif. 0: disable 1: enable. [0]
--epollType epoll trigger type. [0]
0: level trigger, 1: edge trigger.
## feature test
--ut encoder feature test. [0]
1024: run all case below.
0: UT_CASE_NORMAL 1: UT_CASE_BIT_RATE
2: UT_CASE_RESET_CHN 3: UT_CASE_VENC_ROI
4: UT_CASE_FRAME_RATE 5: UT_CASE_CHN_ATTR
6: UT_CASE_RC_MODE 7: UT_CASE_VUI
8: UT_CASE_JPEG_ENCODE_ONCE 9: UT_CASE_JPEG_PARAM
10:UT_CASE_VIR_INTRA_INTERVAL 11:UT_CASE_INTRA_REFRESH
12:UT_CASE_RESOLUTION 13:UT_CASE_REQUEST_IDR
14:UT_CASE_SELECT_CHN 15:UT_CASE_SET_USR_DATA
16:UT_CASE_RATE_JAM 17:UT_CASE_SUPER_FRAME
18:UT_CASE_SLICE_SPLIT 19:UT_CASE_CREATE_DESTROY
20:UT_CASE_STD_SELECT 21:UT_CASE_GOP_LEN
22:UT_CASE_JPEG_EXIF 23:UT_CASE_JPEG_SLICE
24:UT_CASE_CHG_QPMAP 25:UT_CASE_EPOLL
26:UT_CASE_CREATE_CHN_EX
sample_vdec:
root@ax650:~# sample_vdec
[SAMPLE][AX_VDEC][tid:1787][T][Sample_VdecTestBenchInit][line:2660]: Start! pid:1787, ppid:1234, date:May 13 2026, time:15:36:09, current_tv.tv_sec:1774473696
[SAMPLE][AX_VDEC][tid:1787][T][Sample_VdecTestBenchInit][line:2674]: cmd:sample_vdec
usage: sample_vdec -i streamFile <args>
args:
-c: group count. (1-uMaxGrpCnt), default: 1
-L: loop decode number. (int), default: 1
-N: receive decode number. (int), default: <= 0, no limit
-w: write YUV frame to file. (0: not write, others: write), default: 0
-m: check MD5 every frame. (0: not output md5, other: md5), default: 0
-W: max output buffer width. (for pool GetPicBufferSize), default: 8192
-H: max outbut buffer height. (for pool GetPicBufferSize), default: 8192
-i: input file. user specified input bitstream file path),
-o: output file. (user specified output yuv file path), default: ./out.yuv
-M: video mode. (3: stream, 1: frame), default: 1
-T: video type. (96: PT_H264, 265: PT_H265, 26: PT_JPEG), default: 96 (PT_H264)
-j: whether test jpeg single frame decoding function.
(0: not test, 1: test), default: 0
-q: whether to wait input 'q' to quit program when finish stream decoding.
(0: not wait, 1: wait), default: 0
-s: if video mode is stream, parameter is valid, and is send stream size,
Byte. it is less than stream buffer size 3M Byte, default: 1048576(1M) Byte
--sMilliSec: receive timeout flag. (-1: block, 0: unblock, > 0: msec), default: -1
--select: select mode. (0: disable, 1: AX select, 2: Posix select
--VdChn: channel id. (default enable VdChn 0.
Video decode have 3 hardware channel,
Jpeg decode have 1 hardware channel
--res: stream resolution (--res=WidthxHeight, default: 1920x1080.
--scale: Enable scaling. (--scale=WidthxHeight.
--crop: Enable cropping. (--crop=WidthxHeight@[x,y], from [x,y] with size WidthxHeight.
--outFormat: outFormat. (0: YUV400, 3: NV12(for 8-bit/10-bit stream),
4: NV21(for 8-bit/10-bit stream).
42:10bitP010, 40:10bitY/U/V 4 pixels in 5 bytes. default: 3
--highRes: for high resolution test(for only one group of jdec).
(0: disable, 1: enable. default: 0
--nstream: stream count. (0-uMaxGrpCnt), default: 0
--streamcfg: stream config file path. (user specified stream config file path),
--fbc_complevel: yuv fbc compress level. (0-10), default: 0
--uMaxGrpCnt: max group count. (0-164), default: 164
--uStartGrpId: start group id. (0-164), default: 0
--bDynRes: dynamic resolution test of jdec.
1: enable. 0: disable. default: 0
--newInput: another input file for jdec dynamic resolution test.
--f32SrcFrmRate: decoder input frame rate. default: 0
--f32DstFrmRate: decoder output frame rate. default: 0
--bFrmRateCtrl: decoder output frame rate enable. default: 0,FALSE
--enDisplayMode: display mode. (0: preview mode, 1: playback mode), default: 1
--enDecModule: decoder hw module. (0: both vdec and jdec, 1: only vdec, 2: only jdec), default: 0
--uOutputFifoDepth: output fifo depth. (0-34), default: 5
--enFrameBufSrc: output frame buf source (1: private pool, 2: user pool), default: 1,
--u32FrameBufCnt: frame buffer count. (default: 8,
--bPerfTest: whether do performance test
(now support for jdec). 1: enable. 0: disable. default: 0
--bGetUserData: whether get user data when decode. 1: enable. 0: disable. default: 0
--bGetRbInfo: whether get input ringbuf info when decode. 1: enable. 0: disable. default: 0
--bQueryStatus: whether query group decode status when decode. 1: enable. 0: disable. default: 0
--bGetVuiParam: whether get vui param when decode. 1: enable. 0: disable. default: 0
--usrPicFile: user picture file. (for inserting user picture.
--usrPicIdx: Specifies which frame to insert the user picture after. (default: 7
--bUsrInstant whether insert user picture instantly. (1: enable. 0: disable. default: 0
--recvStmAfUsrPic whether to start recv stream after inserting user picture.
(1: enable. 0: disable. default: 0
--bFfmpegEnable: whether used ffmpeg lib parser stream to decode. 1: enable. 0: disable. default: 1
--enOutputOrder: Output order. 0: OUTPUT_ORDER_DISP. 1: OUTPUT_ORDER_DEC. default: 0
--enVideoMode: Video Mode. 0: VIDEO_DEC_MODE_IPB. 1: VIDEO_DEC_MODE_IP. 2: VIDEO_DEC_MODE_I. 3: VIDEO_DEC_MODE_GDR. default: 0
--bMC: whether used MultiCore to decode. 1: enable. 0: disable. default: 0
--enSkipFrame: whether skip frame after decode if this frame pts is -1. 1: enable. 0: disable. default: 0
--s32VdecVirtChn: specifies the JDEC mapping virtual channel number. default: 0
--bModifyFrmSize: whether modify PP channel frame size dynamically. 1: enable. 0: disable. default: 0
--u32RefNum: reference buffer number. default: 0,
模块组成#
模块 |
主入口 |
核心实现 |
主要数据方向 |
|---|---|---|---|
|
|
|
YUV 原始帧 → 编码码流 |
|
|
|
压缩码流 → YUV 解码帧 |
二者均为用户态手动送入、用户态手动取出的参考示例：
flowchart LR
YUV[(原始 YUV)] --> VENC[VENC]
VENC --> ES[(H.264 / H.265 / JPEG / MJPEG)]
ES --> VDEC[VDEC]
VDEC --> OUT[(解码后的 YUV)]
当前两个 sample 本身未调用
AX_SYS_Link，因此它们不直接构成硬件绑定链路；sample_venc的默认路径使用AX_VENC_SendFrame输入帧，sample_vdec使用AX_VDEC_SendStream输入码流。
sample/venc：视频编码#
模块组成#
文件 |
作用 |
|---|---|
|
参数解析、系统/内存池/编码模块生命周期 |
|
|
|
测试用例分发 |
|
默认正常编码流程 |
|
送帧线程、取流线程以及扩展送帧逻辑 |
|
创建/启动/停止/销毁 VENC Channel 的公共封装 |
|
动态码率、ROI、动态分辨率、EPOLL、Select、JPEG EXIF 等专项测试 |
README 表明默认支持 H.264、H.265、JPEG、MJPEG 四种编码类型，输入为 YUV，输出为 .264、.265、.jpg 或 .mjpg 码流文件，见 README.md:1-31。
程序主流程#
flowchart LR
A[命令行参数] --> B[SampleSetDefaultParams]
B --> C[SampleCmdLineParse]
C --> D[SampleMemInit]
D --> E[AX_SYS_Init]
E --> F[AX_POOL_CreatePool]
F --> G[AX_VENC_Init]
G --> H[SampleTestCaseStart]
H --> I[AX_VENC_Deinit]
I --> J[AX_POOL_DestroyPool]
J --> K[AX_SYS_Deinit]
主入口位于 sample_main.c:39-81。
其中：
SampleMemInit以输入帧大小作为BlkSize，创建 non-cache 用户池，见common/sample_pool.c:18-56；结束阶段按相反顺序销毁 Pool 并调用
AX_SYS_Deinit，见common/sample_pool.c:58-85；SampleTestCaseStart按--ut参数选择普通编码、动态属性、ROI、重置 Channel、EPOLL 等测试用例，见featureTest/sample_unit_test.c:21-105。
总览数据流#
默认正常编码路径由 UTestNormal 实现：
flowchart LR
IN[(input.yuv<br/>I420 / NV12 / NV21 / YUYV / UYVY)]:::file
SEND[SendFrame 线程]:::thread
POOL[AX_POOL 用户内存池]:::mem
VENC[VENC Channel<br/>H.264 / H.265 / JPEG / MJPEG]:::codec
GET[GetStream 线程]:::thread
ES[(es_chn*.264 / .265 / .mjpg)]:::file
IN -->|fread| SEND
SEND -->|AX_POOL_GetBlock| POOL
POOL -->|AX_VENC_SendFrame| VENC
VENC -->|AX_VENC_GetStream| GET
GET -->|fwrite| ES
GET -.->|AX_VENC_ReleaseStream| VENC
classDef file fill:#c8e6c9,stroke:#1b5e20
classDef mem fill:#e1bee7,stroke:#6a1b9a
classDef codec fill:#b2dfdb,stroke:#00695c
classDef thread fill:#bbdefb,stroke:#0d47a1
正常编码路径：UTestNormal#
UTestNormal 为每个编码 Channel 依次执行以下工作：
选择编码类型；
创建并启动 VENC Channel；
初始化并启动送帧线程；
初始化并启动取码流线程；
等待 Ctrl+C 或者送帧任务结束；
停止送帧、停止接收、销毁 Channel、停止取码流。
实现见 featureTest/sample_normal_case.c:34-108。
sequenceDiagram
participant Main as UTestNormal
participant VENC as VENC Channel
participant Send as SendFrame 线程
participant Get as GetStream 线程
Main->>VENC: COMMON_VENC_Start
VENC->>VENC: CreateChn + StartRecvFrame
Main->>Send: StartSendFrame
Main->>Get: StartGetStream
loop 每个输入 YUV 帧
Send->>VENC: AX_VENC_SendFrame
VENC->>Get: 产生编码码流
Get->>VENC: AX_VENC_GetStream
Get->>Get: fwrite 码流文件
Get->>VENC: AX_VENC_ReleaseStream
end
Main->>Send: StopSendFrame
Main->>VENC: AX_VENC_StopRecvFrame
Main->>VENC: AX_VENC_DestroyChn
Main->>Get: StopGetStream
Channel 的启动和停止封装分别位于：
启动：
AX_VENC_CreateChnEx→AX_VENC_StartRecvFrame，见common/common_venc.c:70-90；停止：
AX_VENC_StopRecvFrame→AX_VENC_DestroyChn，见common/common_venc.c:92-109。
送帧线程：YUV 文件 → VENC#
标准送帧线程读取源 YUV 文件，并借助用户 Pool 构造 AX_VIDEO_FRAME_INFO_T。
flowchart LR
FILE[(输入 YUV 文件)] --> OPEN[fopen / fseek]
OPEN --> READ[fread Y / U / V 或 Y / UV]
READ --> BLK[AX_POOL_GetBlock]
BLK --> MAP[获取物理地址/虚拟地址]
MAP --> FRAME[填充 AX_VIDEO_FRAME_INFO_T]
FRAME --> SEND[AX_VENC_SendFrame]
SEND --> REL[AX_POOL_ReleaseBlock]
关键细节：
每次从用户 Pool 分配 block：
AX_POOL_GetBlock；通过
AX_POOL_Handle2PhysAddr和AX_POOL_GetBlockVirAddr获取物理/虚拟地址；根据输入格式，分别填充 I420 的 Y/U/V 三平面，或 NV12/NV21 的 Y/UV 两平面；
填写宽高、Stride、SeqNum、FrameSize；
调用
AX_VENC_SendFrame投递到编码器；送帧后释放 block。
对应实现见 common/sample_global.c:1239-1356。
SAMPLE_VENC_StartSendFrame 会按参数选择不同送帧线程：
条件 |
实际线程路径 |
|---|---|
默认 |
|
动态分辨率 |
|
QPMap / EXIF |
|
单路性能测试 |
|
多路性能测试 |
|
JPEG 多 Slice |
|
分派逻辑见 common/sample_global.c:1359-1377。
取流线程：VENC → 码流文件#
flowchart LR
VENC[VENC 编码输出 FIFO] --> GET[AX_VENC_GetStream]
GET --> WRITE[COMMON_VENC_WriteStream]
WRITE --> FILE[(.264 / .265 / .mjpg)]
GET --> REL[AX_VENC_ReleaseStream]
SAMPLE_VENC_GetStreamProc 每个 Channel 独立运行：
根据编码类型命名输出文件；
调用
AX_VENC_GetStream获取AX_VENC_STREAM_T；经
COMMON_VENC_WriteStream保存码流；打印 NALU 信息；
调用
AX_VENC_ReleaseStream归还码流缓冲。
见 common/sample_global.c:1389-1452。
编码 Channel 配置#
编码 Channel 通过 AX_VENC_CreateChnEx 创建。关键属性包括：
flowchart TB
ATTR[AX_VENC_CHN_ATTR_T]
ATTR --> TYPE[编码类型<br/>H.264 / H.265 / JPEG / MJPEG]
ATTR --> RES[输入/最大分辨率]
ATTR --> FIFO[输入/输出 FIFO 深度]
ATTR --> RC[码率控制<br/>CBR / VBR / AVBR / CVBR / FIXQP / QPMAP]
ATTR --> GOP[GOP 模式<br/>NormalP / OneLTR / SVC-T]
ATTR --> CROP[裁剪]
ATTR --> LINK[Link / Unlink Mode]
属性构造位于 featureTest/sample_createChnEx.c:116-200，最后调用 AX_VENC_CreateChnEx 创建 Channel，见 featureTest/sample_createChnEx.c:544-555。
关于 --bLinkMode
--bLinkMode 会把 Channel 属性设置为：
enLinkMode = AX_VENC_LINK_MODE
见 featureTest/sample_createChnEx.c:170-178。
但本 sample 的默认数据源仍是用户态 YUV 文件，且送帧仍通过 AX_VENC_SendFrame 完成；源码中未见 AX_SYS_Link。因此：
--bLinkMode是对 VENC Channel 工作模式的配置演示；当前
sample/venc不是 VIN/IVPS → VENC 的完整自动绑定示例；若与上游模块建立硬件链路，需要由业务程序额外创建模块并调用
AX_SYS_Link。
sample/vdec：视频解码#
模块组成#
文件 |
作用 |
|---|---|
|
初始化 |
|
Group/Channel 创建、码流发送、取帧、文件保存、用户 Pool、Select 收帧等 |
|
JPEG/H.264/H.265、输入模式、输出格式和命令示例 |
README 描述该 sample 的基本模型是“解码 Send 线程送入码流，Get 线程获取并保存解码 YUV”，见 README.md:1-28。
程序主流程#
flowchart LR
A[命令行 / 配置解析] --> B[AX_SYS_Init]
B --> C[Sample_VdecTestBenchInit]
C --> D[VdecDefaultParamsSet]
D --> E[VdecCmdLineParseAndCheck]
E --> F[AX_VDEC_Init]
F --> G{JPEG 单帧?}
G -->|是| H[Sample_VdecJpegDecodeOneFrame]
G -->|否| I[Sample_VdecTestBenchMain]
H --> J[AX_VDEC_Deinit]
I --> J
J --> K[AX_SYS_Deinit]
主入口实现见 sample_main.c:25-170。
总览数据流#
flowchart LR
ES[(输入码流<br/>JPEG / H.264 / H.265)]:::file
SBUF[码流输入缓冲区]:::mem
VDEC[VDEC Group]:::codec
CHN["VDEC Channel 0..N"]:::codec
FPOOL[输出帧 Pool<br/>用户池或 SDK 私有池]:::mem
GET[取帧线程 / Select 线程]:::thread
YUV[(group*.yuv)]:::file
ES -->|fread / NAL 解析 / Frame 解析| SBUF
SBUF -->|AX_VDEC_SendStream| VDEC
VDEC --> CHN
FPOOL --> CHN
CHN -->|AX_VDEC_GetChnFrame| GET
GET -->|保存 YUV 或计算 MD5| YUV
GET -.->|AX_VDEC_ReleaseChnFrame| CHN
classDef file fill:#c8e6c9,stroke:#1b5e20
classDef mem fill:#e1bee7,stroke:#6a1b9a
classDef codec fill:#b2dfdb,stroke:#00695c
classDef thread fill:#bbdefb,stroke:#0d47a1
VDEC 的 Group / Channel 模型#
VDEC 使用 Group 接收压缩码流，Channel 输出解码图像 的模型：
flowchart LR
STREAM[压缩码流] --> GRP[VDEC Group]
GRP --> CHN0[Channel 0<br/>输出格式/分辨率配置]
GRP --> CHN1[Channel 1<br/>可选]
GRP --> CHNN[Channel N<br/>可选]
CHN0 --> OUT0[(YUV / MD5)]
CHN1 --> OUT1[(YUV / MD5)]
CHNN --> OUTN[(YUV / MD5)]
一个 Group 可以使能多个 Channel；每个 Channel 均可独立配置：
输出分辨率、Stride；
输出图像格式，例如 YUV400、NV12、NV21、P010；
输出 FIFO 深度；
用户图像插入等扩展行为。
测试主函数根据 uGrpCount 建立多个 Group，并为各 Group 创建处理线程，见 common/sample_vdec.c:2419-2517。
初始化：创建 Group、Channel 和输出帧 Pool#
flowchart LR
ATTR[Group 属性<br/>Codec / 最大宽高 / 输入模式] --> CG[AX_VDEC_CreateGrp]
CG --> CA[设置 Channel 属性]
CA --> EC[AX_VDEC_EnableChn]
EC --> POOL{输出帧来源}
POOL -->|用户池| CP[AX_POOL_CreatePool]
CP --> AP[AX_VDEC_AttachPool]
POOL -->|SDK 私有池| SDK[SDK 自动分配]
Group 创建
__VdecGrpCreate 会设置：
编码类型；
最大图像宽高；
码流缓冲区大小；
输入模式；
参考帧数；
输出帧池是否由 SDK 自动管理。
随后调用 AX_VDEC_CreateGrp，见 common/sample_vdec.c:1308-1341。
Channel 与用户 Pool
当 enFrameBufSrc = POOL_SOURCE_USER 时：
依据 Channel 输出属性调用
AX_VDEC_GetPicBufferSize；创建每个 Channel 自己的输出帧 Pool；
通过
AX_VDEC_AttachPool绑定至 Group/Channel。
见 common/sample_vdec.c:1189-1305。
若选择 POOL_SOURCE_PRIVATE，则 bSdkAutoFramePool = AX_TRUE，由 SDK 管理输出帧内存。
送码流路径：压缩文件 → VDEC Group#
启动 Group 后，__VdecGrpSendStream 先调用 AX_VDEC_StartRecvStream，再根据输入模式分派送流方式，见 common/sample_vdec.c:1460-1580。
flowchart LR
FILE[(H.264 / H.265 / JPEG)] --> MODE{输入模式}
MODE -->|NAL / FRAME| PARSER[帧/NAL 解析器]
MODE -->|STREAM| READ[按 sStreamSize 分段 fread]
MODE -->|COMPAT| COMPAT[兼容模式分段送入]
PARSER --> BUF[码流缓冲区]
READ --> BUF
COMPAT --> BUF
BUF --> SEND[AX_VDEC_SendStream]
SEND --> VDEC[VDEC Group]
NAL / Frame 模式
对于 H.264/H.265：
可用内部解析器或 FFmpeg 提取单个 NAL/Frame；
每次填充
AX_VDEC_STREAM_T，通常设定bEndOfFrame = AX_TRUE；调用
AX_VDEC_SendStream送入 Group。
实现见 common/sample_vdec.c:766-1122。
Stream / Compat 模式
按
sStreamSize从文件读取可变长度数据；每次直接调用
AX_VDEC_SendStream；文件结束后若仍需循环，则 rewind 回文件头；
完成时发送
bEndOfStream = AX_TRUE的空码流。
实现见 common/sample_vdec.c:1343-1458。
取帧路径：VDEC Channel → YUV 文件#
flowchart LR
VDEC[VDEC Channel 输出帧队列] --> GET[AX_VDEC_GetChnFrame]
GET --> CHECK[检查分辨率 / 格式 / PTS / EOS]
CHECK --> SAVE{--write 或 MD5?}
SAVE -->|保存| YUV[OutputFileSaveYUV]
SAVE -->|校验| MD5[OutputFileCheckMD5]
YUV --> FILE[(group*.yuv)]
MD5 --> FILE
GET --> REL[AX_VDEC_ReleaseChnFrame]
每个 Group/Channel 的接收线程循环调用 __VdecRecvFrame：
AX_VDEC_GetChnFrame获取解码帧；若开启
-w 1，调用OutputFileSaveYUV写入输出文件；若开启 MD5，调用
OutputFileCheckMD5；最后调用
AX_VDEC_ReleaseChnFrame归还帧。
取帧与输出处理见 common/sample_vdec.c:37-353。
默认不启用 AX_VDEC_SelectGrp 时，为每个已启用 Channel 分别创建收帧线程；见 common/sample_vdec.c:2199-2260。
--select 模式#
README 中 --select 1 为默认配置，表示使用 AX_VDEC_SelectGrp；--select 0 则为每个 Channel 创建独立取帧线程，见 README.md:23-28。
flowchart LR
subgraph Normal["--select 0"]
C0[Channel 0] --> T0[取帧线程 0]
C1[Channel 1] --> T1[取帧线程 1]
CN[Channel N] --> TN[取帧线程 N]
end
subgraph Select["--select 1"]
G0[Group 0] --> SEL[AX_VDEC_SelectGrp]
G1[Group 1] --> SEL
GN[Group N] --> SEL
SEL --> RT[统一接收线程]
end
Select 接收线程会调用 AX_VDEC_SelectGrp 等待有输出帧的 Group，再对相应 Group/Channel 完成帧处理。其创建分支见 common/sample_vdec.c:2216-2255。
VENC 与 VDEC 的文件级联关系#
两个 sample 可通过文件串联，但不是同一进程内的自动模块绑定：
flowchart LR
YUVIN[(input.yuv)] --> VENC[sample_venc]
VENC --> ES[(es_chn0_*.264<br/>或 .265 / .mjpg)]
ES --> VDEC[sample_vdec]
VDEC --> YUVOUT[(group0.yuv)]
VENC -.编码配置.-> H264[H.264]
VENC -.编码配置.-> H265[H.265]
VENC -.编码配置.-> JPEG[JPEG / MJPEG]
H264 --> VDEC
H265 --> VDEC
JPEG --> VDEC
对应关系：
|
|
说明 |
|---|---|---|
|
|
H.264 |
|
|
H.265 |
|
|
JPEG 解码路径；MJPEG 数据需匹配输入模式与封装方式 |
例如：
# 编码 NV12 YUV，生成 H.264 码流
sample_venc -w 1920 -h 1080 -i input_nv12.yuv -N 1 -l 3
# 将生成的 H.264 码流解码为 NV12 YUV
sample_vdec -i es_chn0_ut0_normal.264 -T 96 -w 1 --res=1920x1080 -W 1920 -H
核心要点#
sample/venc的标准数据流YUV 文件 → 用户 AX_POOL → AX_VENC_SendFrame → VENC → AX_VENC_GetStream → 码流文件。sample/vdec的标准数据流压缩码流文件 → AX_VDEC_SendStream → VDEC Group → VDEC Channel → AX_VDEC_GetChnFrame → YUV 文件。两者均是用户态搬运示例 虽然 VENC Channel 支持通过
--bLinkMode设置 Link Mode，但本 sample 没有建立AX_SYS_Link，默认仍由送帧线程输入 YUV；VDEC 同样未在 sample 内绑定至 VO/IVPS 等下游模块。Pool 的用途不同
VENC 的用户 Pool 保存待编码的输入 YUV 帧；
VDEC 的用户 Pool 保存解码后的输出图像帧；也可以改由 SDK 自动管理。
必须归还媒体缓冲
VENC：每次
AX_VENC_GetStream后调用AX_VENC_ReleaseStream；VDEC：每次
AX_VDEC_GetChnFrame后调用AX_VDEC_ReleaseChnFrame。
使用示例#
AX8850 / AX8910 主控开发板示例：#
编码示例： 执行如下命令对420sp格式的yuv文件进行编码，同时开启两路通道，分别编码H264和H265文件：
root@ax650:~# sample_venc -w 1920 -h 1080 -i ParkScene_1920x1080_24_yuv420sp_nv12.yuv -N 2 -l 3
[INFO][SAMPLE-VENC][main][41]: Build at May 13 2026 15:36:15
[WARN][SAMPLE-VENC][SampleTestCaseStart][87]: ========== UT_CASE_NORMAL start. ==========
[WARN][SAMPLE-VENC][COMMON_VENC_SendFrameProc][631]: chn-1: Warning: read frame size : 0 less than 3110400
[WARN][SAMPLE-VENC][COMMON_VENC_SendFrameProc][644]: chn-1: End of input file!
[INFO][SAMPLE-VENC][COMMON_VENC_SendFrameProc][684]: chn-1 - Total input 240 frames, Encoder exit!
[WARN][SAMPLE-VENC][COMMON_VENC_SendFrameProc][631]: chn-0: Warning: read frame size : 0 less than 3110400
[WARN][SAMPLE-VENC][COMMON_VENC_SendFrameProc][644]: chn-0: End of input file!
[INFO][SAMPLE-VENC][COMMON_VENC_SendFrameProc][684]: chn-0 - Total input 240 frames, Encoder exit!
[INFO][SAMPLE-VENC][COMMON_VENC_GetStreamProc][785]: chn-0: Total get 240 encoded frames. getStream Exit!
[INFO][SAMPLE-VENC][COMMON_VENC_GetStreamProc][785]: chn-1: Total get 240 encoded frames. getStream Exit!
[WARN][SAMPLE-VENC][SampleTestCaseStart][95]: ========== UT_CASE_NORMAL end. ==========
[WARN][SAMPLE-VENC][SampleTestCaseStart][104]: ====== All Test Case Finished! Pass: 1, Fail: 0. ======
root@ax650:~# ls
Desktop Downloads ParkScene_1920x1080_24_yuv420sp_nv12.yuv Public Videos es_chn0_ut0_cbr.264 fb_vo yolov5s_out.jpg
Documents Music Pictures Templates audio.wav es_chn1_ut0_cbr.265 startDesktop.sh
可以看到生成了es_chn0_ut0_cbr.264和es_chn1_ut0_cbr.265两个文件，可以使用vlc播放压缩后的视频：

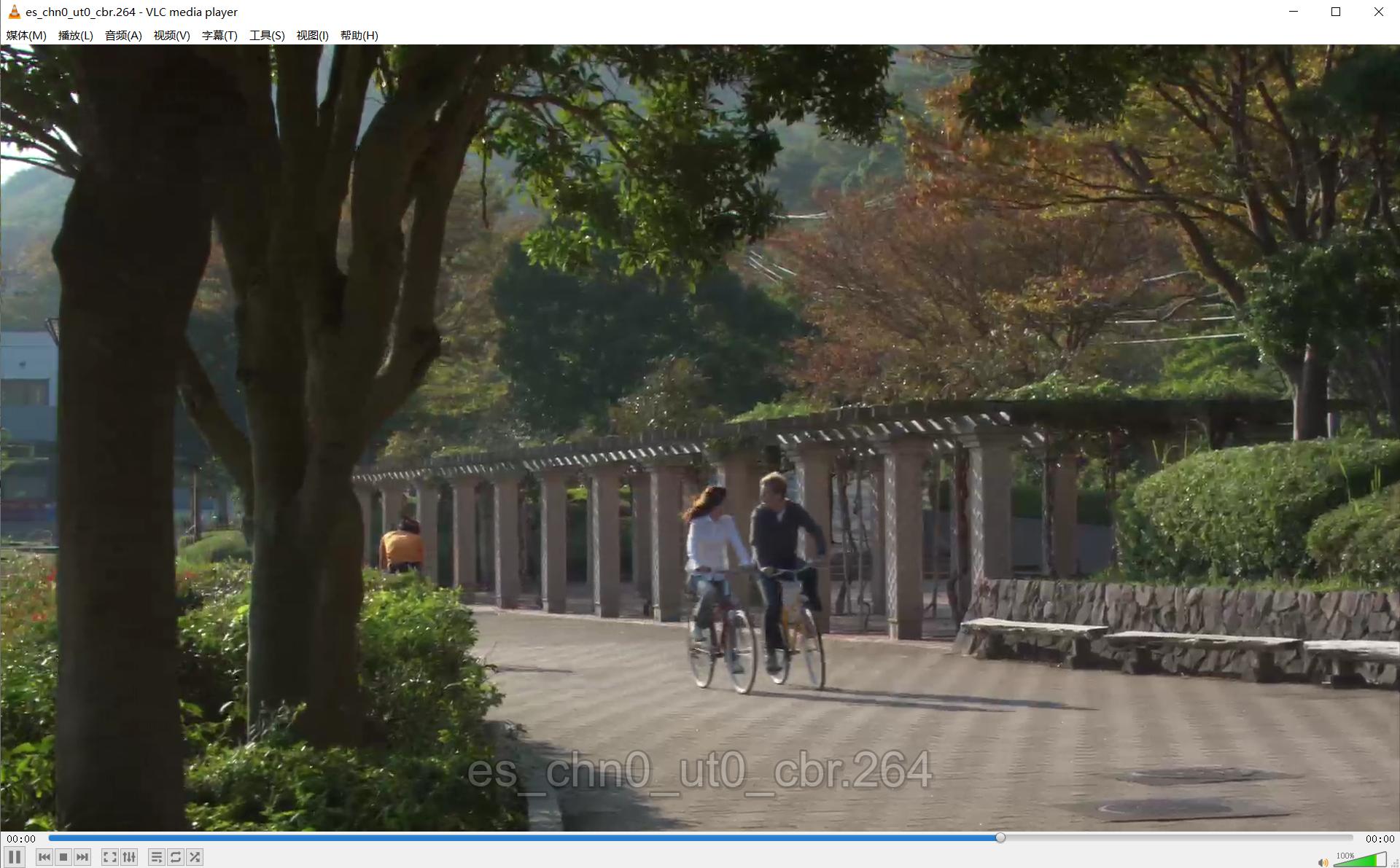

解码示例： 执行如下命令对H264文件进行解码，并保存YUV数据文件：
root@ax650:~# sample_vdec -i es_chn0_ut0_cbr.264 -T 96 -w 1 --res=1920x1080 -W 1920 -H 1088
[SAMPLE][AX_VDEC][tid:45524][T][Sample_VdecTestBenchInit][line:2660]: Start! pid:45524, ppid:40647, date:May 13 2026, time:15:36:09, current_tv.tv_sec:1774493504
[SAMPLE][AX_VDEC][tid:45524][T][Sample_VdecTestBenchInit][line:2674]: cmd:sample_vdec -i es_chn0_ut0_cbr.264 -T 96 -w 1 --res=1920x1080 -W 1920 -H 1088
[SAMPLE][AX_VDEC][tid:45530][T][__VdecSendEndOfStream][line:759]: VdGrp=0, AX_VDEC_SendStream ret:0x0 AX_SUCCESS
[SAMPLE][AX_VDEC][tid:45530][T][__VdecGrpSendStream][line:1557]: VdGrp=0, AX_VDEC_StopRecvStream Done! sLoopDecNum:0
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64
65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80
81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96
97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112
113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128
129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144
145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160
161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176
177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192
193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208
209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224
225 226 227 228 229 230 231 232 233 234 235 236 237 238 239
[SAMPLE][AX_VDEC][tid:45529][T][_VdecRecvThread][line:636]: uGrpCount=1, msec per frame: 55.6, AVG FPS: 18.0. total msec:13340.7, total frame count:240
[SAMPLE][AX_VDEC][tid:45530][T][_VdecGroupThreadMain][line:1999]: VdGrp=0, bRecvFlowEnd break while(1)!
[SAMPLE][AX_VDEC][tid:45524][T][main][line:120]: sample_vdec running status: Decode Finished!
root@ax650:~# ls
Desktop Downloads Pictures Templates audio.wav es_chn1_ut0_cbr.265 group0_chn0_format3_w_1920_h_1080.yuv yolov5s_out.jpg
Documents Music Public Videos es_chn0_ut0_cbr.264 fb_vo startDesktop.sh
root@ax650:~#
可以看到生成了group0_chn0_format3_w_1920_h_1080.yuv，可以使用YUV图像查看工具检查解码后的YUV数据是否正确：

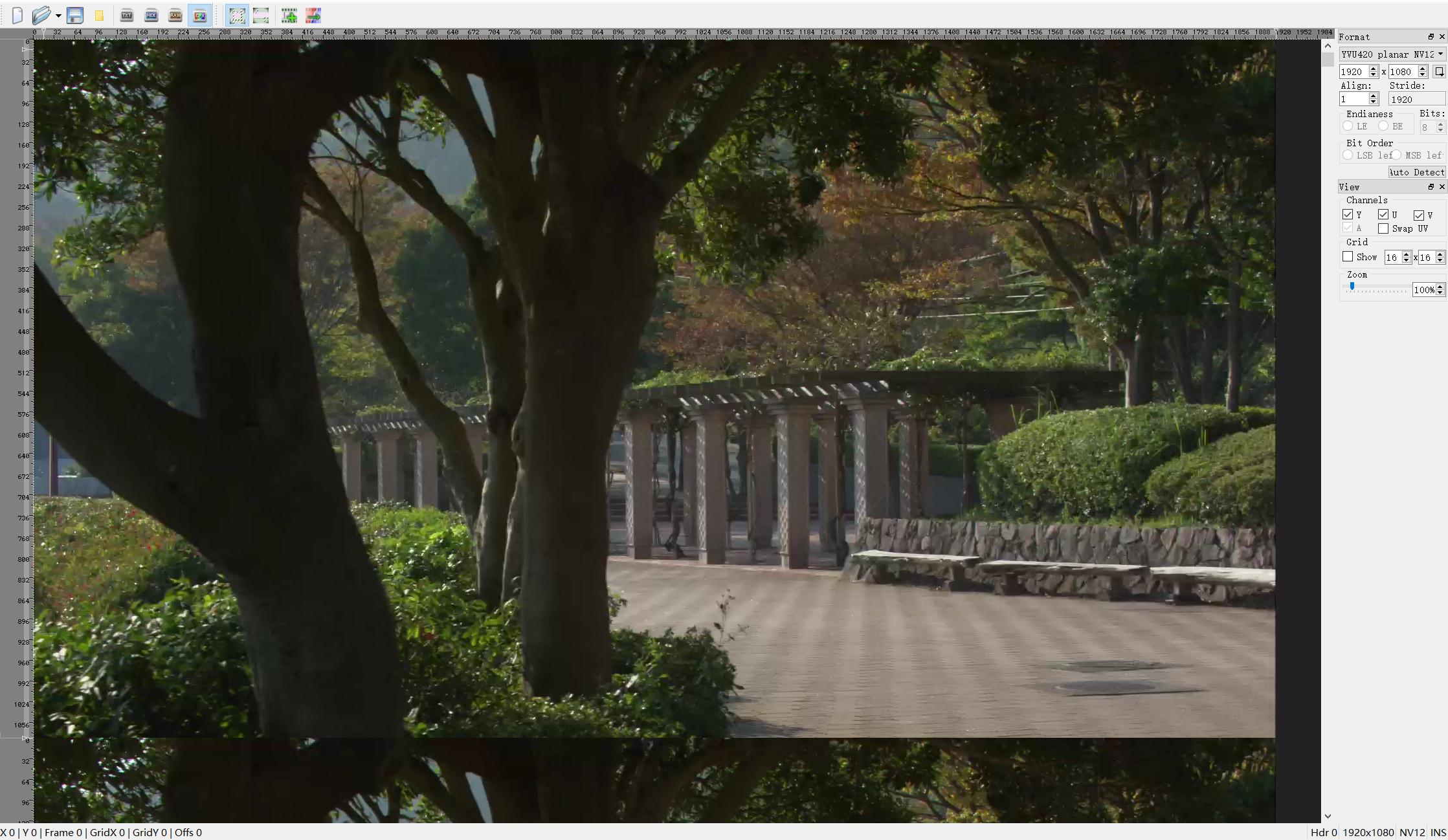

备注
更多信息以及使用示例请参考 SDK目录/msp/sample/venc/README.md 和 SDK目录/msp/sample/vdec/README.md 编解码API说明请参考SDK文档 09 - AX VDEC API 文档 和 10 - AX VENC API 文档
备注
本页面面向多媒体开发，相关 API 与 SDK 用法待补充。
