7.3.2. Stereo_depth#
一、简介#
sample_stereo_depth 是一款面向双目视觉输入的深度感知应用，用于接收双目图像数据，完成立体深度计算，并输出可视化与记录深度结果。
应用支持实时相机输入，也支持离线文件回放。运行后可将处理结果通过 Foxglove 实时发布，也可按需保存为 MCAP 文件，便于回放、分析和问题定位。此外，还可通过 HDMI 进行本地预览输出。

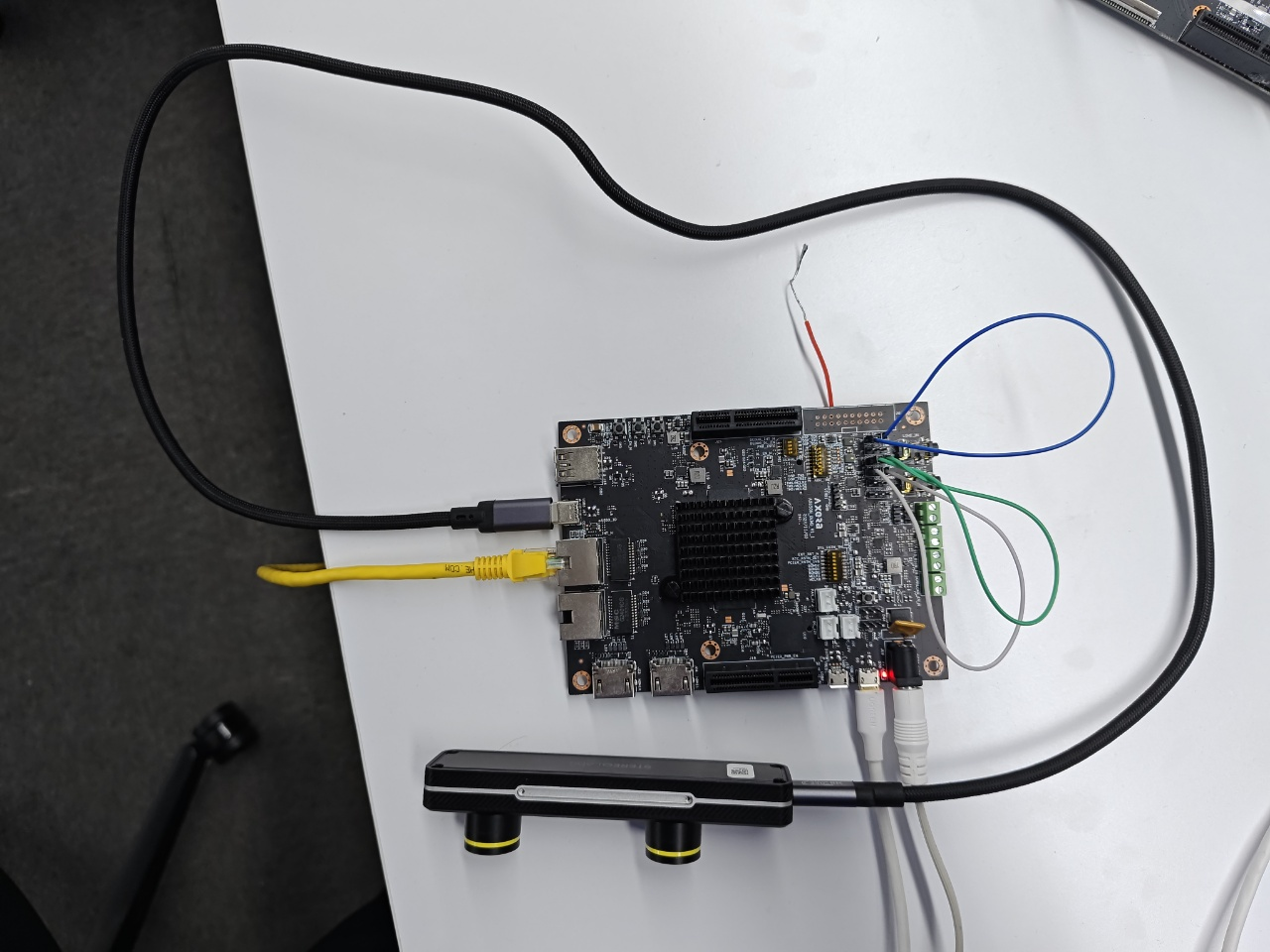

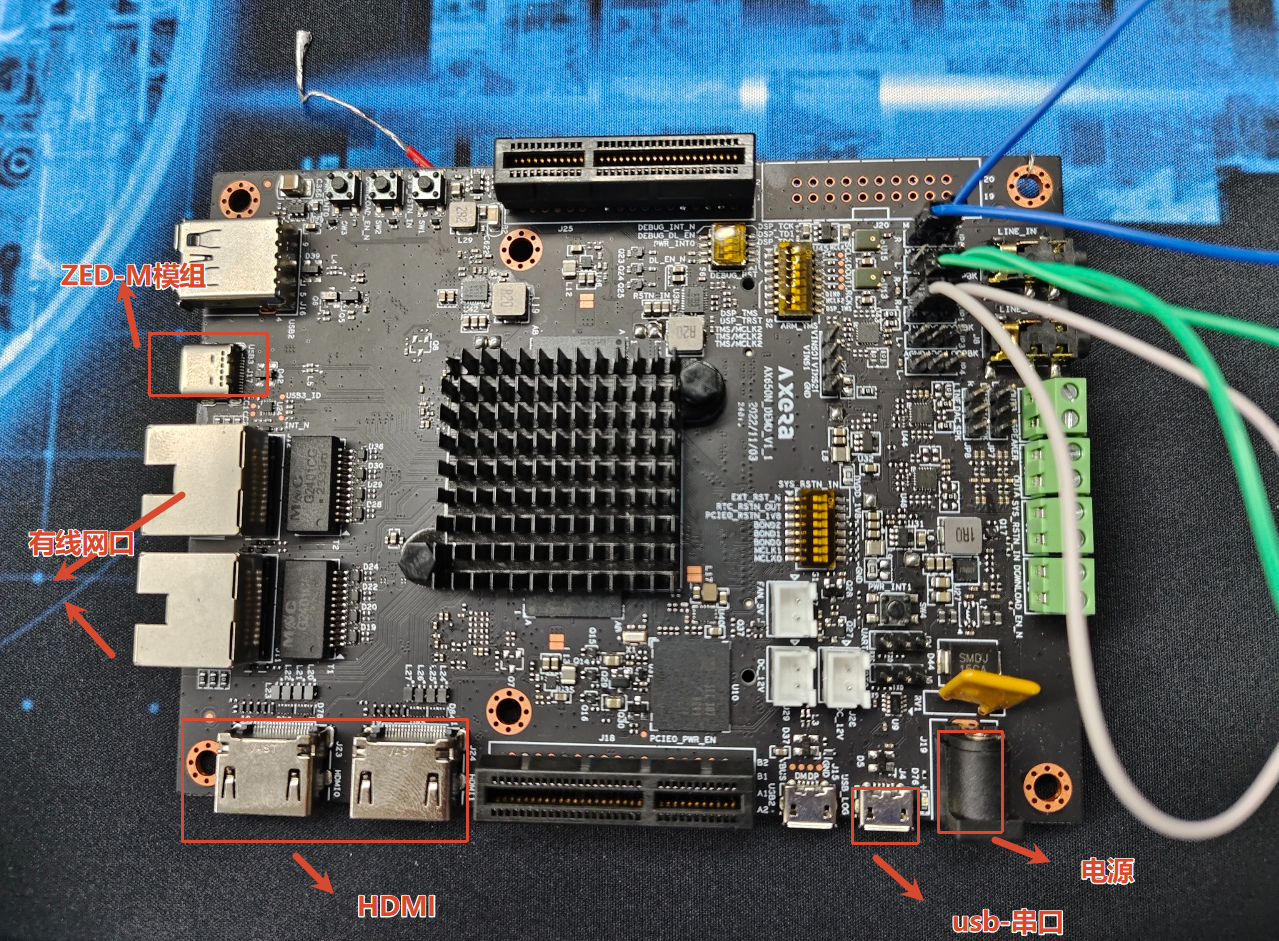

默认支持的双目相机型号为 ZED-M。demo板的硬件连接图如下：
foxglove能实时发布主要包含如下信息：
RGB图
视差图
点云图
想象一下，你正在做一款扫地机器人，但研发路上却处处碰壁：
激光雷达成本居高不下： 一颗单线激光雷达就要几百块，多线雷达更是天价。为了测距，整机 BOM 成本蹭蹭往上涨。
感知信息单一匮乏： 激光扫来扫去，只能知道"前方多少米有障碍物"。是墙壁？是拖鞋？还是宠物？它一概不知。
视觉方案调试痛苦： 接上双目摄像头，图像出来了，但距离信息在哪？畸变怎么校正？点云怎么看？开发流程长到让人绝望。
面对这些痛点，AX650N 双目深度方案 能让你彻底告别"首代机器人只能盲走"的窘境。它利用两颗摄像头模拟人眼视觉，在拥有 18 TOPS 算力的 AX8850N 边缘处理器 上实时输出高密度视差图与点云，全程本地处理、无需昂贵激光雷达、零云成本，让普通扫地机秒变"看得见、摸得着"的智能机器人！
二、方案使用与工作方式#
2.1 强大的算法处理能力#
双目立体视觉的原理和人眼一样——两个摄像头从不同角度拍摄同一场景，通过计算左右画面的视差（Disparity），反推出每个像素点的深度信息。原理听起来简单，但落地却有两个拦路虎：算力消耗巨大和标定调试复杂。
而这正是 AX8850N 的主场。
AX650N 是一颗专为边缘 AI 推理设计的高性能 SoC，集成 八核 Cortex-A55 处理器、18 TOPS @ INT8 NPU 和 双核 DSP，同时配备硬件级 ISP、GDC 引擎和 8K 视频编解码器。这意味着什么？——双目校正、深度推理、点云生成、视频录制，全部在一颗芯片上并行完成，无需外挂 GPU 或额外处理器。
2.2 一行命令，唤醒视觉感知#
第一步：硬件连接#
将双目摄像头（默认支持 ZED-M）通过 USB-type C 接入 AX650N 开发板，连接 HDMI 显示器或网线即可。
第二步：启动应用#
进入应用目录，执行一条命令：
./sample_stereo_depth
默认行为：
输入源：
/dev/video0，分辨率 2560×720 @ 15fps推理后端：NPU（默认）
GDC 几何校正：开启
Foxglove 服务端口：8765
第三步：查看结果#
方式一：Foxglove 可视化面板（PC 端实时调试） **方式二：HDMI本地预览
2.2 四种工作方式，覆盖全生命周期#
方式 |
一句话总结 |
适用场景 |
|---|---|---|
Foxglove 实时预览 |
PC 端可视化面板，实时监控调试 |
开发调试、联调验证 |
HDMI 本地预览 |
四画面直出，无需上位机 |
现场演示、产线测试 |
MCAP 回放 |
录制-回放闭环，问题定位利器 |
产线问题复现、客户反馈排查 |
YUYV 回放 |
单帧反复注入，算法调试神器 |
无相机时联调、对比参数效果 |
2.4.1 Mcap录制与回放#

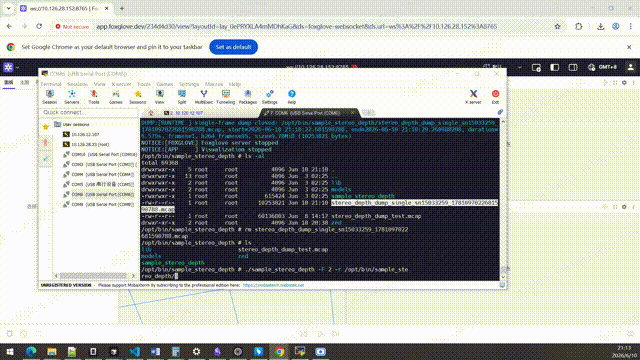

MCAP 录制自动滚动分段：单个文件超过 512 MiB 自动切分，持续录制不中断。 在开始输入./sample_stereo_depth -F 2 -r /opt/bin/sample_stereo_depth/ 其中 -r patch定义你录制mcap文件的保存路径。然后按下键盘的D键盘字符会开始录制，每按下D键盘一次就会打印一次录制帧。
对录制的文件进行播放：./sample_stereo_depth -i ./stereo_depth_dump_sing le_sn19555858_1780899407198779745.mcap --mcap-stream yuyv
上述的播放是使用yuyv方式播放，能通过键盘的左右键(<>)进行单帧播放切换，查看数据集内每一帧在新算法下的效果。
还可以使用mcap中的H.264数据回放
./sample_stereo_depth -i ./demo.mcap --mcap-stream h264
这时候会播放连贯的mcap录像，无法通过键盘的<>进行选帧播放
2.4.2 yuyv数据播放#

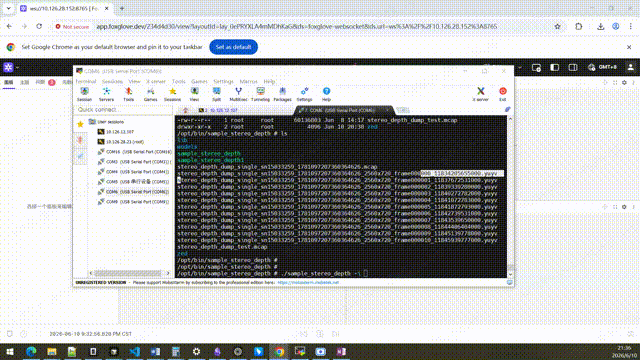

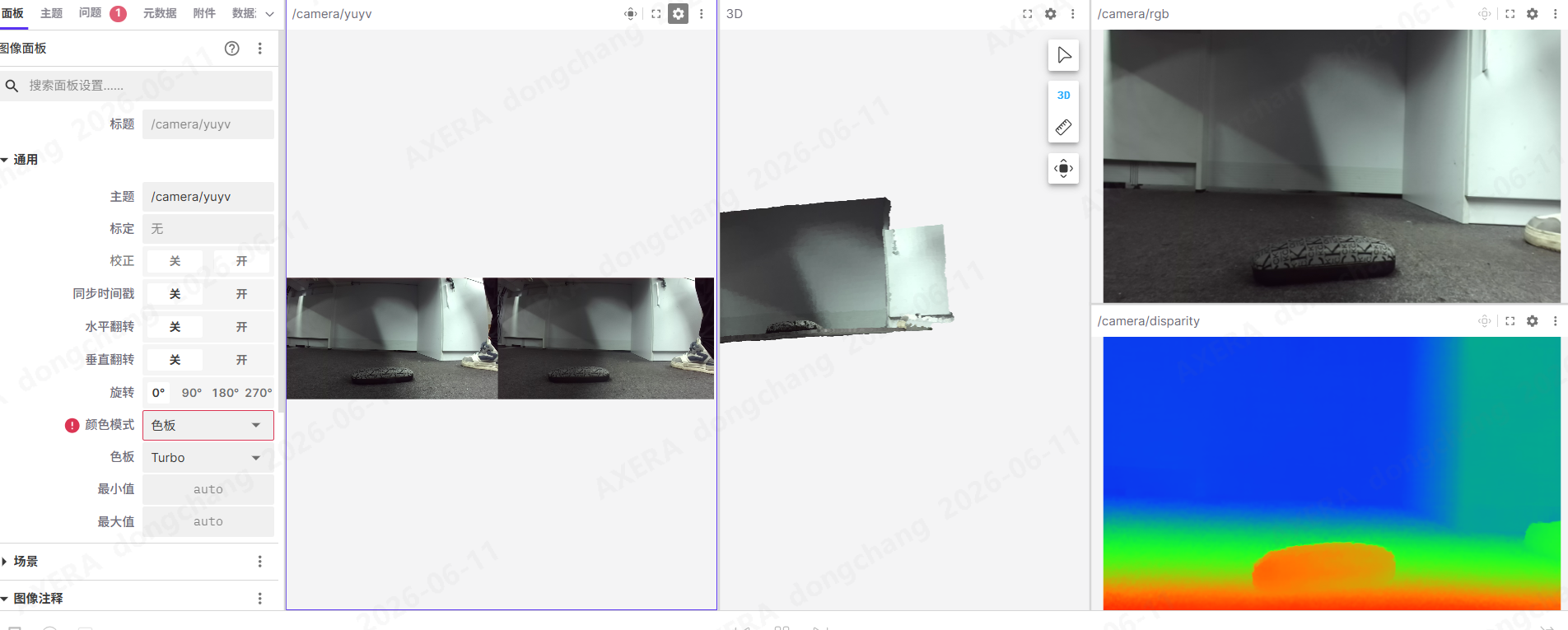

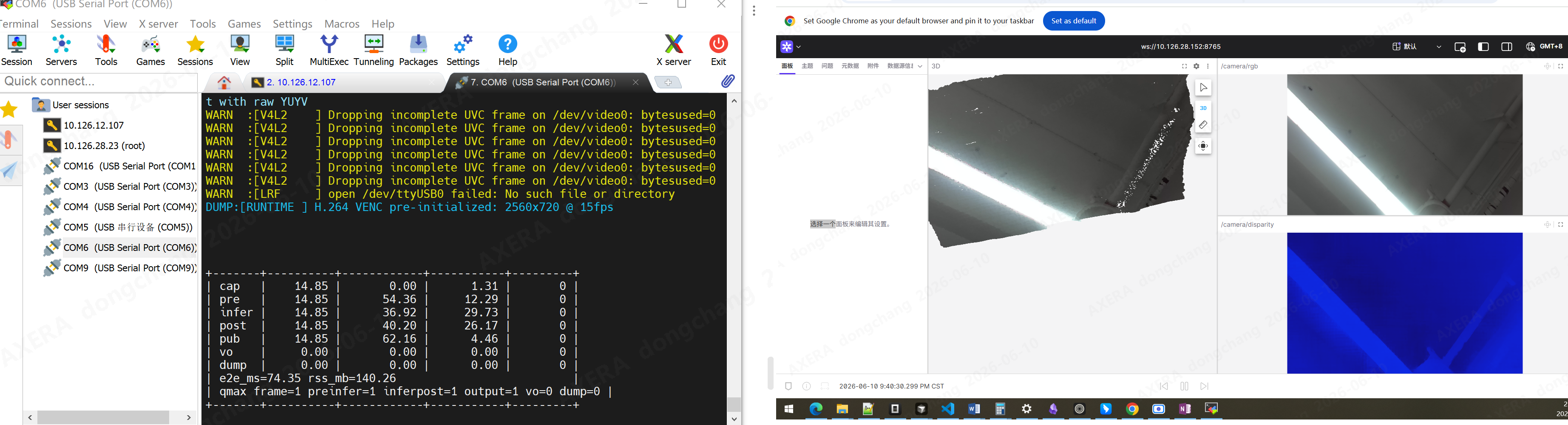

yuyv数据源帧回放输入演示如下：
2.4.3 HDMI播放#

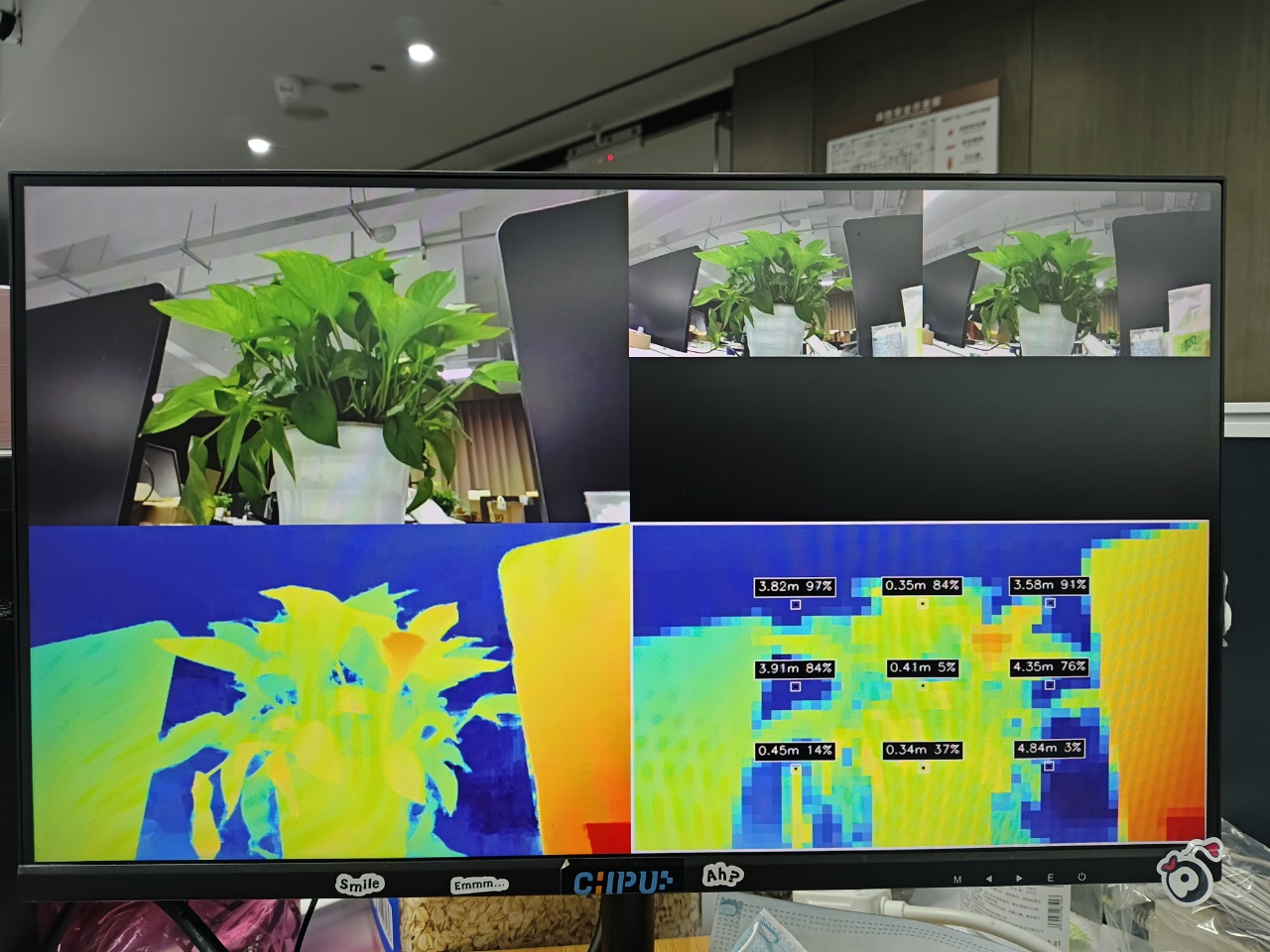

支持HDMI 四画面直出（无foxglove）
当你进行双目深度调试处于无网环境时，只要您有一台显示器，就可以将所有信息都显示方便调试。
2.4.4 foxglove实时预览#

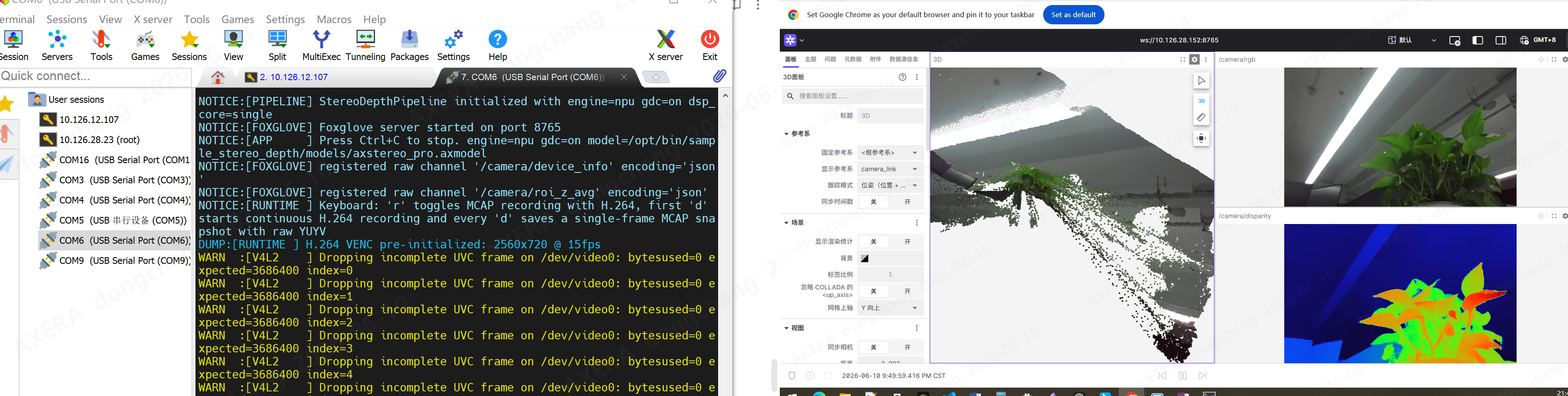

打开 Foxglove，连接 ws://<设备IP>:8765，即可看到实时发布的 去畸变 RGB 图像、视差图、点云、网格距离图、ROI 摘要 ——五维输出，一览无余。

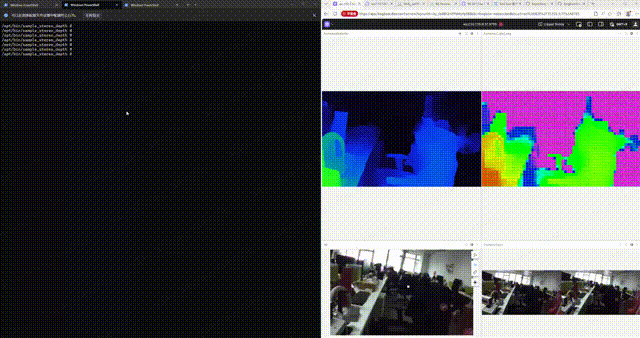

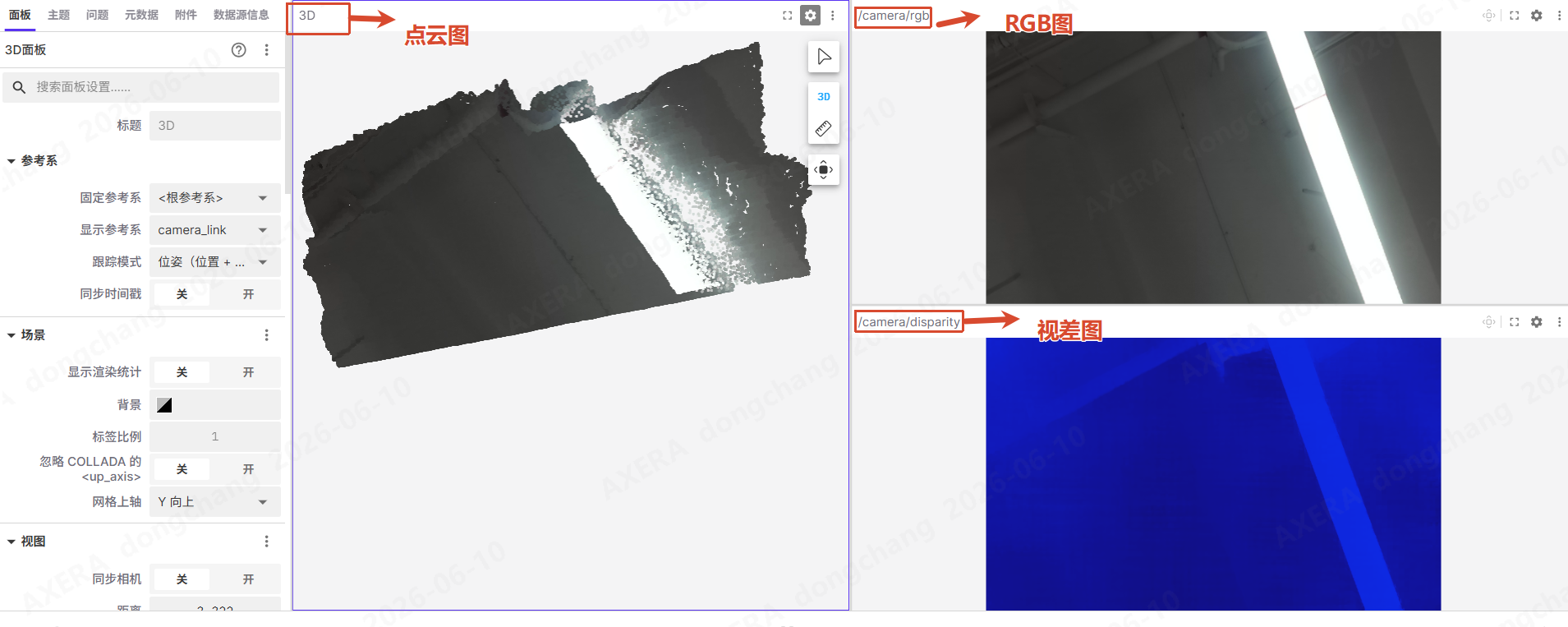

点云图、视差图以及RGB图展示如下

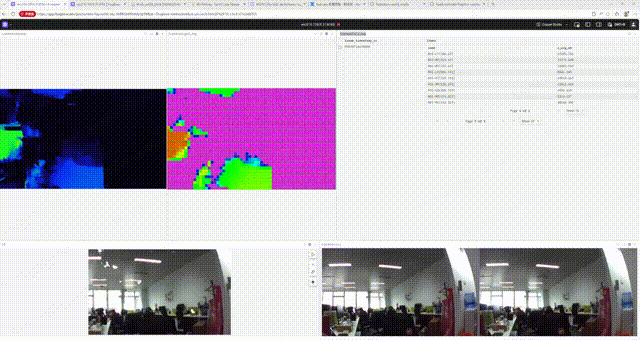

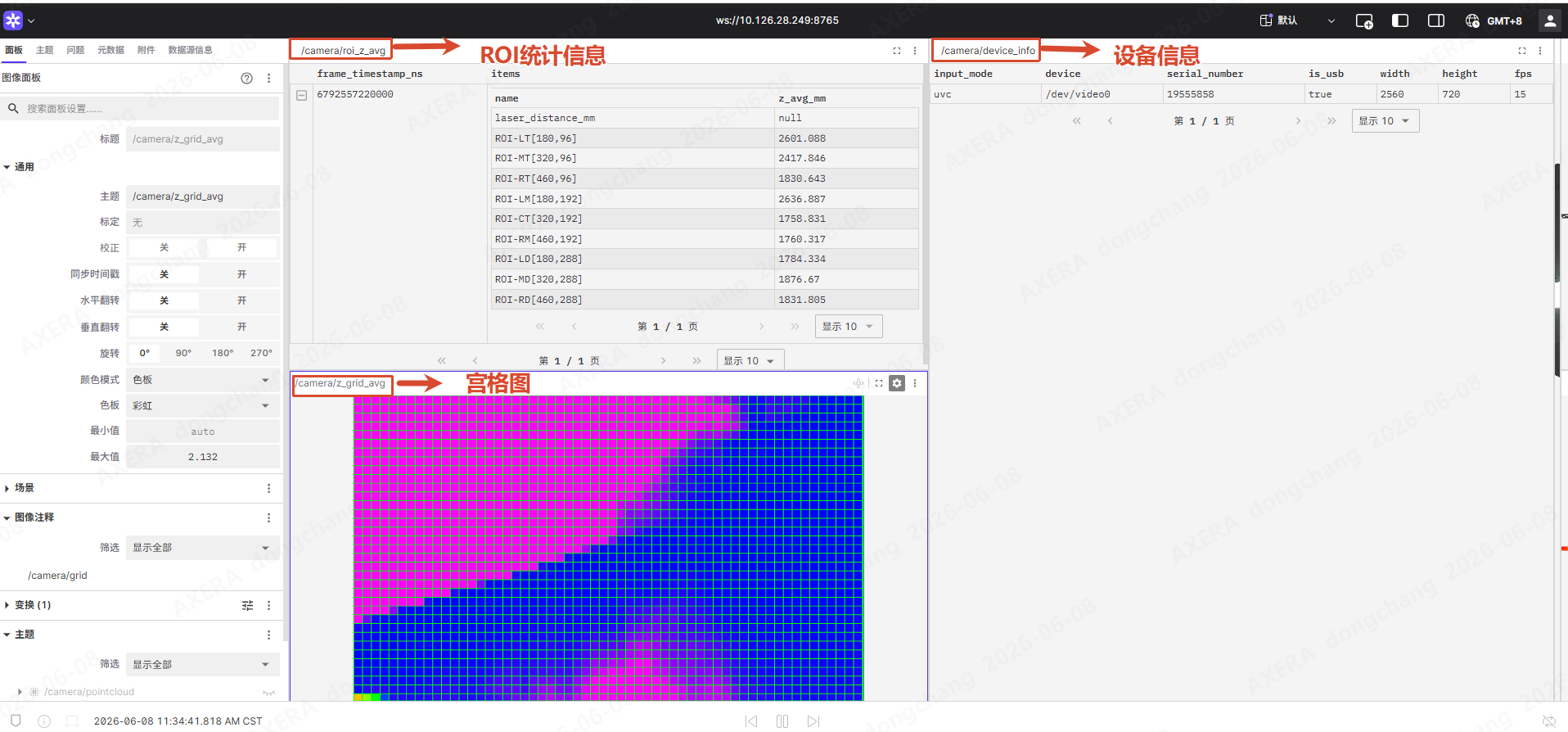

设备信息、ROI统计信息、宫格图显示
三、方案核心能力与场景#
3.1. 🚀 替代激光雷达，SLAM 实时建图#
双目深度 + SLAM 的结合，让扫地机器人、割草机器人彻底摆脱昂贵的激光雷达。视觉 SLAM 不仅成本更低，还能同时获取纹理信息——知道"前方有一堵白墙"比"前方 0.5 米有障碍物"有用得多。可同时获取RGB图信息和视差图，通过融合算法能准确知道障碍物类型，有利于算法计算以及后续的路劲规划。
3.2. 🎯 精准距离感知：9 区域 ROI 摘要#

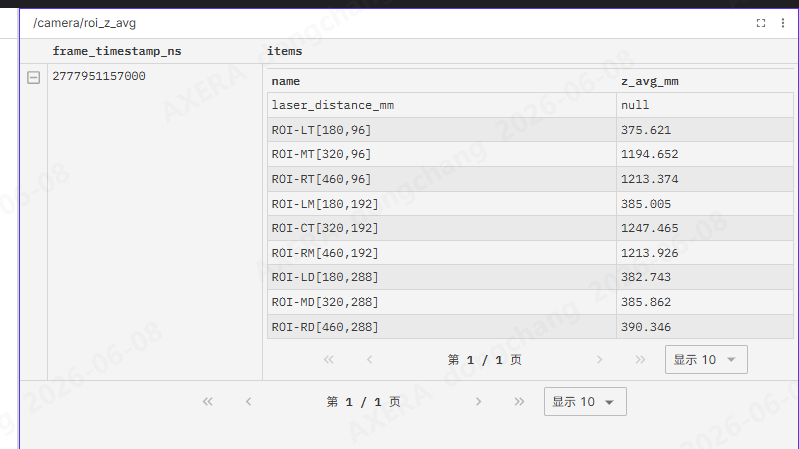

系统自动将画面划分为 9 个固定 ROI 区域，实时输出每个区域的距离均值 + 置信度评估。哪边有障碍物、哪边是开阔地，一目了然。
搭配外接 激光测距仪模块（/dev/ttyUSB0, 9600 8N1），视觉与激光双重冗余，关键场景数据更可靠。并且方便对双目深度模组进行调试和验证。减少调试步骤给你全方位解决方案。

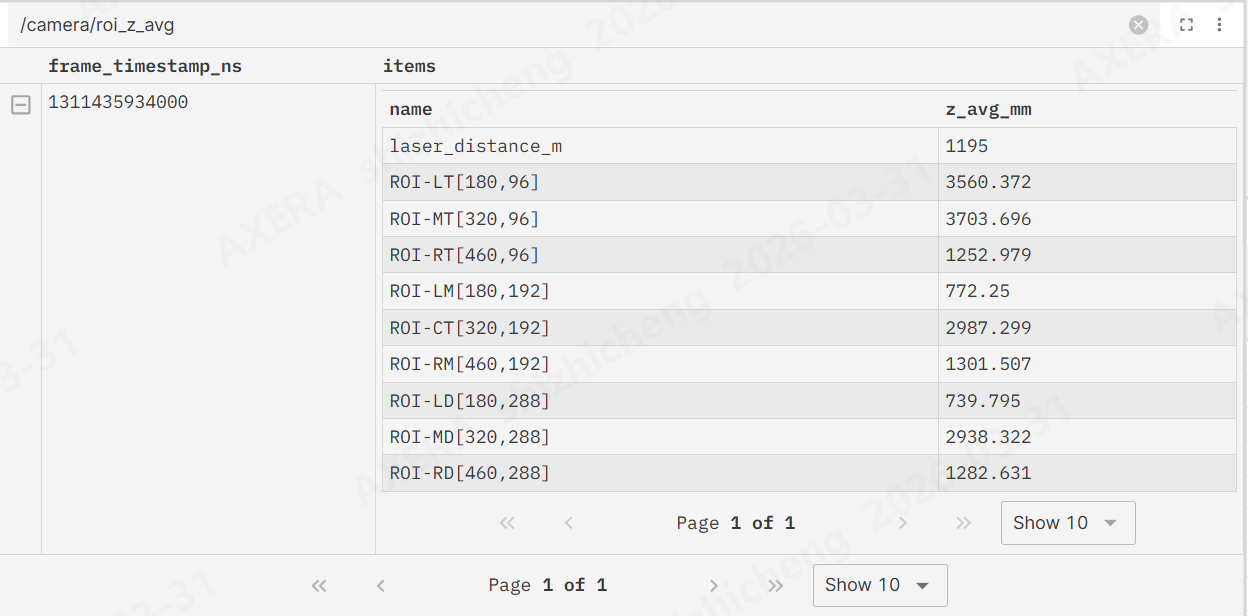

灌图输出场景下也会发布新计算好的roi-z-avg信息，可以查看每一帧的roi数据。
3.3. 🔍 全链路开发排障工具链#
键盘逐帧控制：MCAP 回放模式下，左右方向键精确选帧，一帧一帧检查结果
终端性能看板：
-t参数开启，实时显示吞吐/耗时/丢帧/队列深度/内存占用UVC 画质调节：逆光偏暗？一键调整 brightness、gamma、contrast，无需改代码
# 打开终端性能看板
./sample_stereo_depth -t
# 逆光场景：调亮度 + 调 gamma
./sample_stereo_depth --uvc-gamma 180 --uvc-brightness 10 --uvc-contrast 25
# 查看所有可调 UVC 控件
./sample_stereo_depth --uvc-list-all-controls

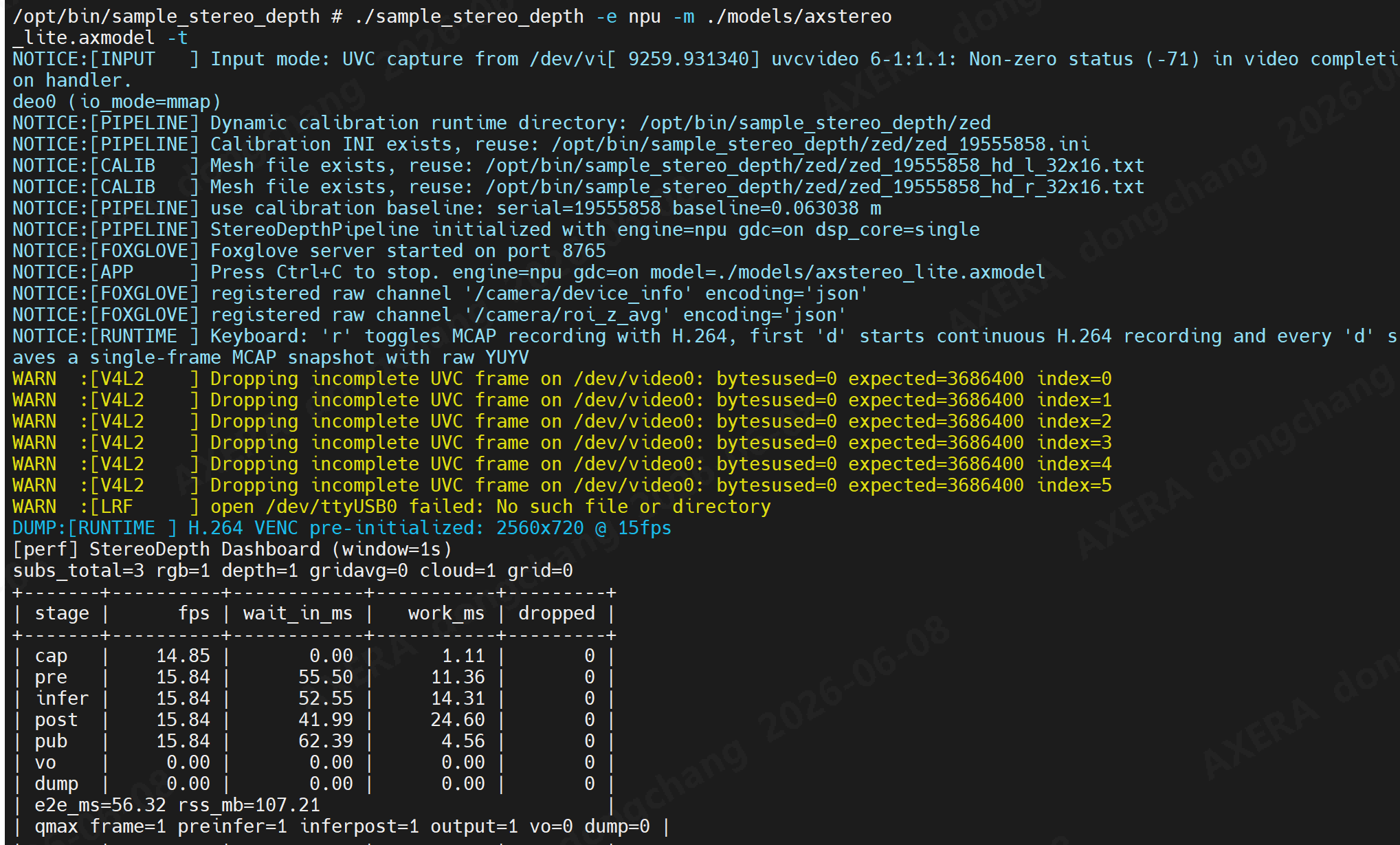

./sample_stereo_depth -t查看性能面板，如果需要查看不同模型的性能，需要使用 -e 和 -m组合形式去看。总共分为四种组合分别是dsp的dual|single模式以及npu的pro/little模型。
stage 列：demo程序开启的线程名称。cap:灌图/采集 pre:图像预处理 inter:NPU 推理 post:推理完成后到pub发布之间的处理阶段。 pub:发布阶段，主要是对接foxglove。 vo:启动hdmi的处理 dump：dump数据的处理
fps: 各环节的帧率
wait_in_ms:个线程等待的时间
works_ms:各环节运行的时间
dropped：各线程的丢帧数
subs_total:订阅数
e2e_ms：从cap到发布完成的时间
针对逆光场景你无需再次重新编译sdk，而是直接提供UVC基本画面调节指令，免去多次反复编译烧录的烦恼，快速提升场景和测试验证效率。
正常画面：

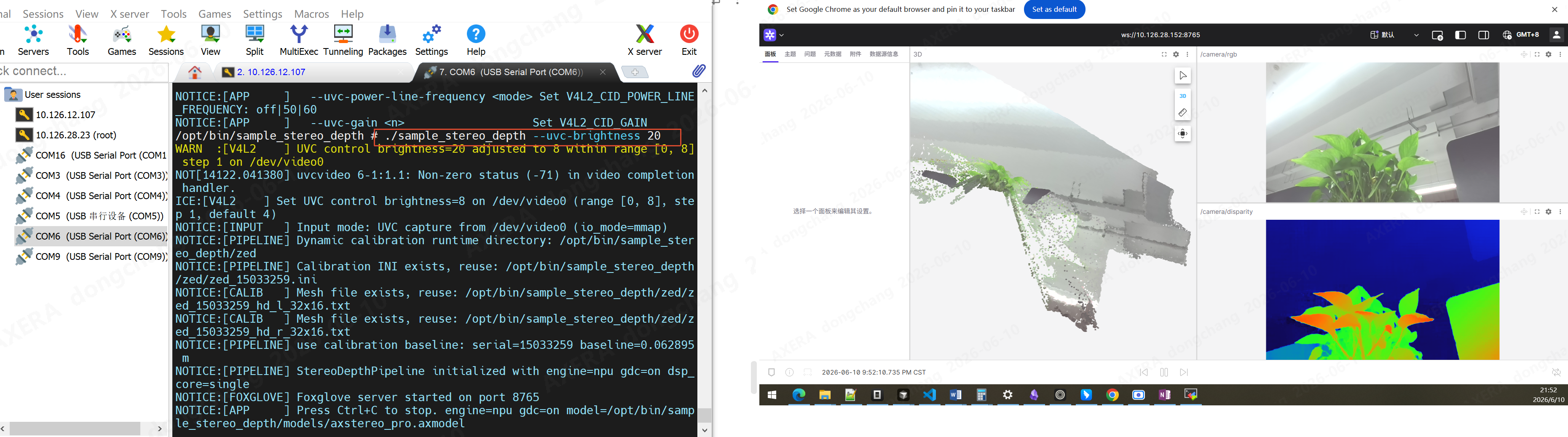

调节brightness后的画面：
3.4. ⚡ 双推理后端：NPU / DSP 灵活切换#
后端 |
命令 |
特点 |
|---|---|---|
NPU（默认） |
|
高精度，18 TOPS 算力拉满 |
DSP dual |
|
低功耗，双核并行吞吐更高 |
DSP single |
|
最低功耗，轻量场景适用 |

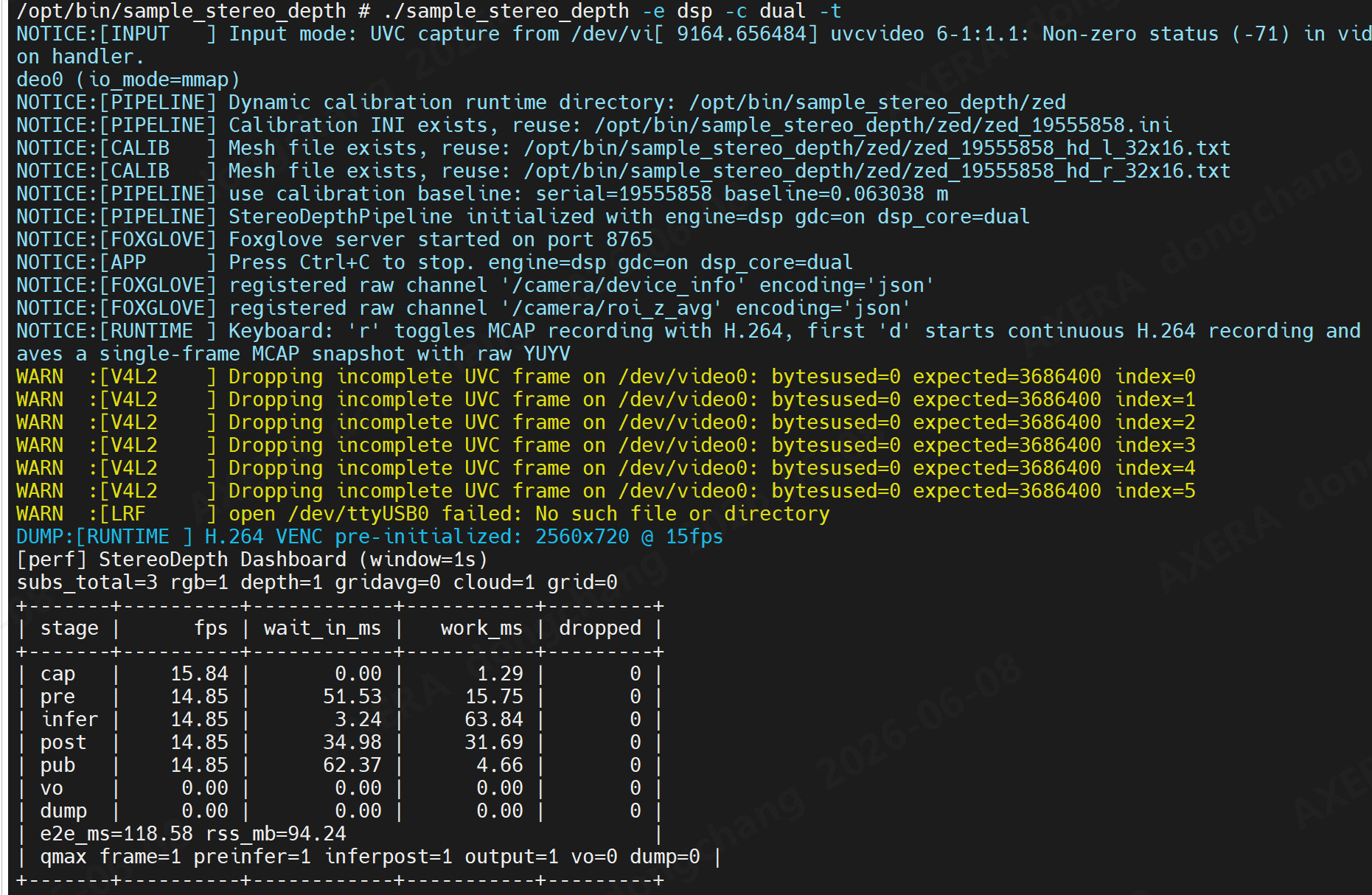

DSP dual模型下的性能面板 |
||
|
||
npu的lite模型面板 |
||
|
3.5. 适用场景#
扫地机器人 / 割草机：视觉 SLAM 替代激光雷达，BOM 成本直降，感知信息翻倍
服务机器人：实时避障 + 目标识别 + 区域距离测量，一机搞定
工业检测：双目深度测量 + ROI 区域分析，产线缺陷一目了然
科研开发：离线 MCAP 回放 + 逐帧调试 + NPU/DSP 双后端对比验证
四、规格参数与资源占用#
4. 1 ⚡ 极短端到端延迟：从「采集」到「看见」只要 56ms#
从摄像头取图、NPU 推理、点云生成，到最终在 Foxglove 面板上显示出来——整条链路的端到端延迟，NPU 模型平均仅 56ms，即使切换到 DSP 模型也在 118ms 左右。其中 Foxglove 网络传输环节仅占约 5ms，瓶颈不在通信，在算法本身的优化空间。
56ms 是什么概念？人眨一次眼平均需要 300-400ms。你还没眨眼，系统已经完成了「采集 → 推理 → 发布 → 显示」的完整闭环。
4.2 性能实测：18TOPS 算力拉满#
我们直接用终端性能看板（-t）和 Foxglove 后台的真实数据说话：
我们直接用终端性能看板（-t）和 Foxglove 后台的真实数据说话：
性能维度 |
核心指标 |
实测数据 |
释义 |
|---|---|---|---|
推理耗时 |
NPU 双目深度推理 |
< 15 ms |
每秒可处理 66+ 帧画面，高帧率反应 |
DSP dual 模式 |
< 65 ms |
低功耗场景依然流畅 |
|
系统负载 |
NPU 占用 |
< 21% |
繁重视觉计算交给 NPU，并且低占用，保留留充足的算力给其它算法使用，机器人更智能。 |
CPU占用 |
< 24% (包括foxglove后台运行) |
CPU低占用率。 |
|
内存占用 |
< 100 MB |
轻量化运行，留足资源给上层应用 |
|
视频处理 |
8K 编解码 |
8K@30fps + 1080p@30fps 双码流编码或32路1080P@30fps 的视频解码 |
多路摄像头同时接入毫无压力 |
GDC 校正 |
动态生成 mesh |
无需手动标定，即插即用 |
关键指标——"丢帧（Skipped）"死死保持在 0！ 意味着系统完美消化了喂进来的每一帧画面，检测率甚至能超越输入帧率——得益于 NPU 的并行裁剪机制，当画面中同时出现多个目标时，能在一帧里切开并行处理，绝不跳帧！
存储方面：MCAP 录制文件直接写入本地磁盘或 U 盘，数据完全不经过云端。搭配自动滚动分段功能（超 512 MiB 自动切分），长时间录制无忧。
4.3 技术规格一览#
项目 |
参数 |
|---|---|
平台 |
AX8850N（8×Cortex-A55 + NPU 18 TOPS） |
双目分辨率 |
2560×720 / 3840×1080 |
推理后端 |
NPU / DSP（dual / single） |
默认相机 |
ZED-M（USB UVC） |
GDC 校正 |
on / force / builtin / off 四档可选 |
输出 |
RGB / 视差 / 点云 / 网格距离 / ROI 摘要（JSON） |
预览方式 |
Foxglove WebSocket / HDMI 四画面 |
录制格式 |
MCAP（支持 YUYV / H.264 两种回放模式） |
键盘控制 |
左右方向键逐帧 / r 键录制 / d 键快照 |
性能看板 |
|
外接扩展 |
激光测距仪（ |
文件滚动 |
超 512 MiB 自动分段，持续录制不中断 |
五、实测场景与精度验证#
再漂亮的架构图，不如看真实环境跑一圈。我们详细测试了各场景下的视差图， 以及不同距离下的精度，用 激光测距仪读数作为真值，对比双目深度方案的测距误差。

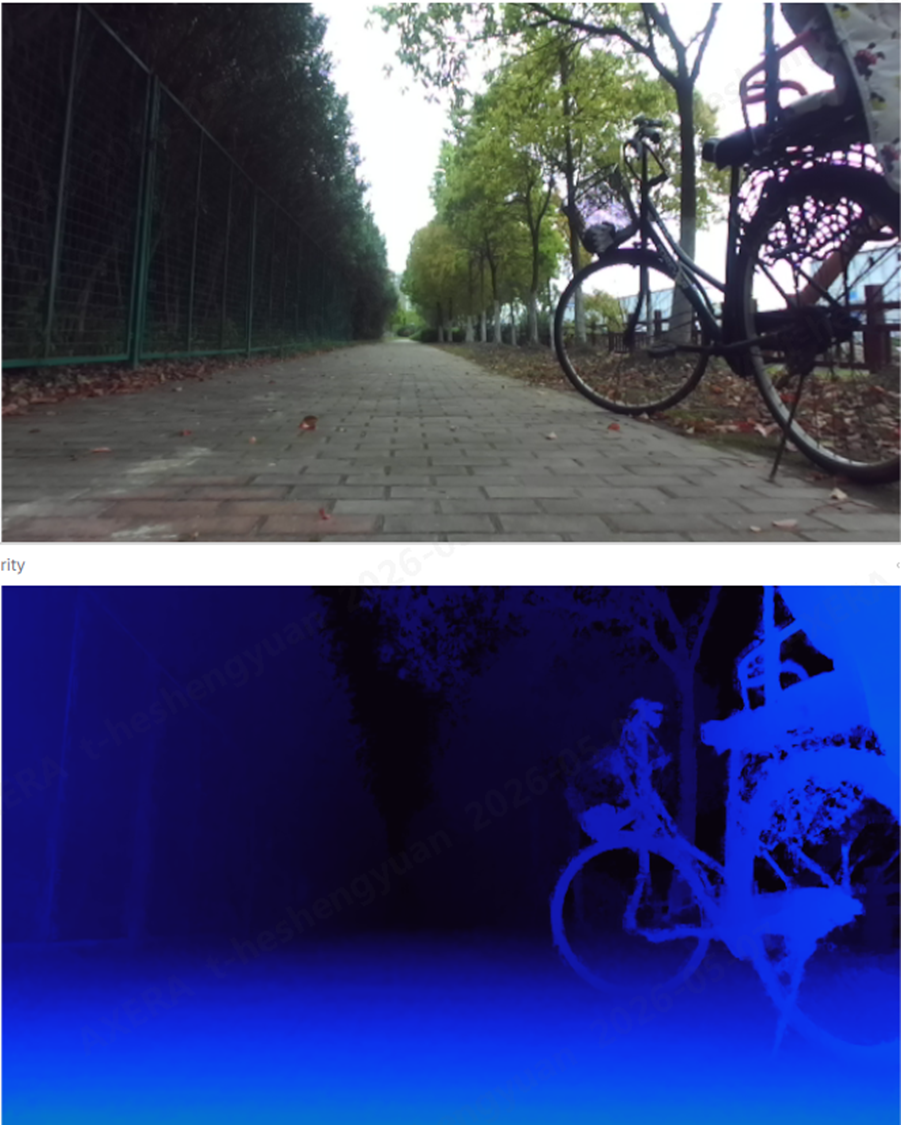

场景一：道路-自行车（中距离 1-5m）#
场景二：道路栅栏（近距离 0.3-3m）#

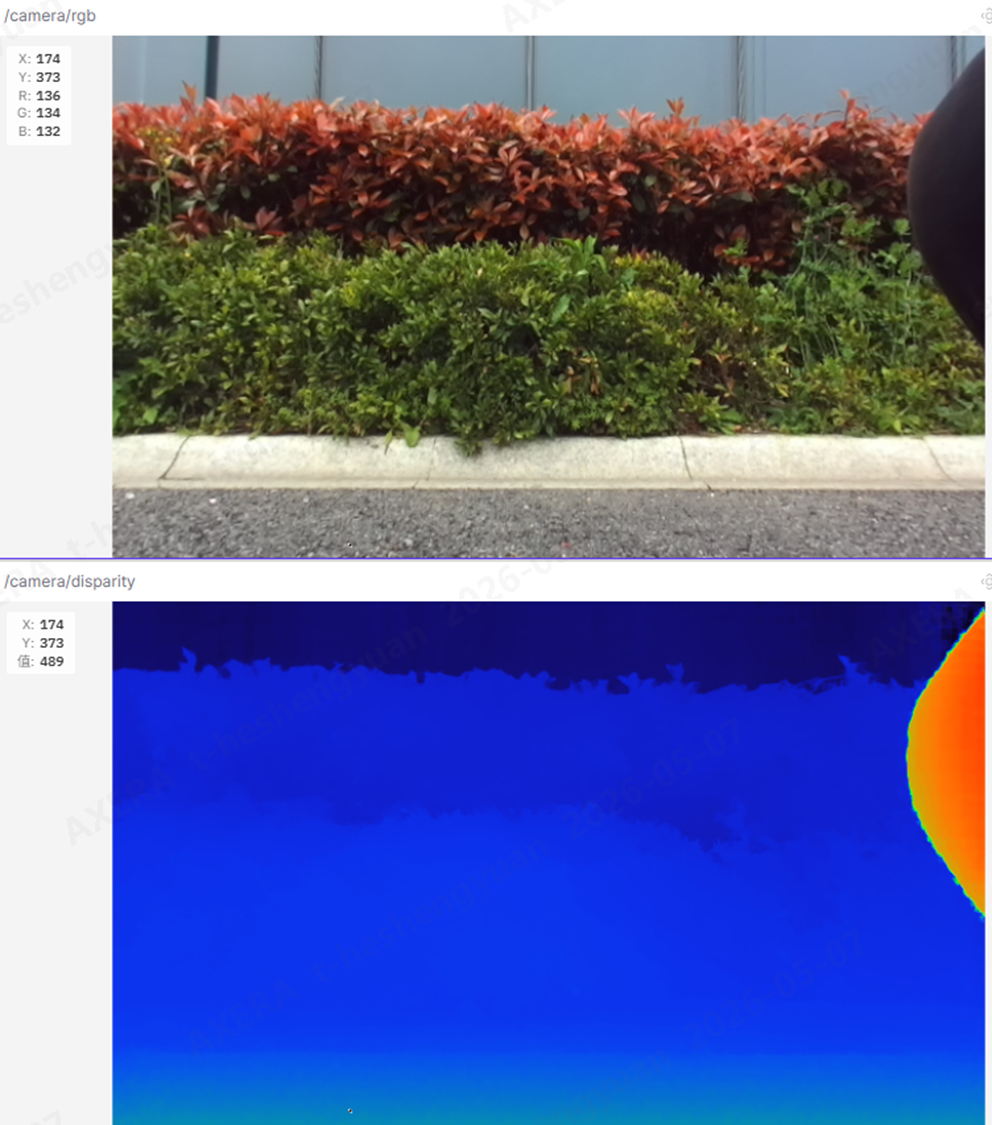

场景三：草丛边缘（1-4m）#

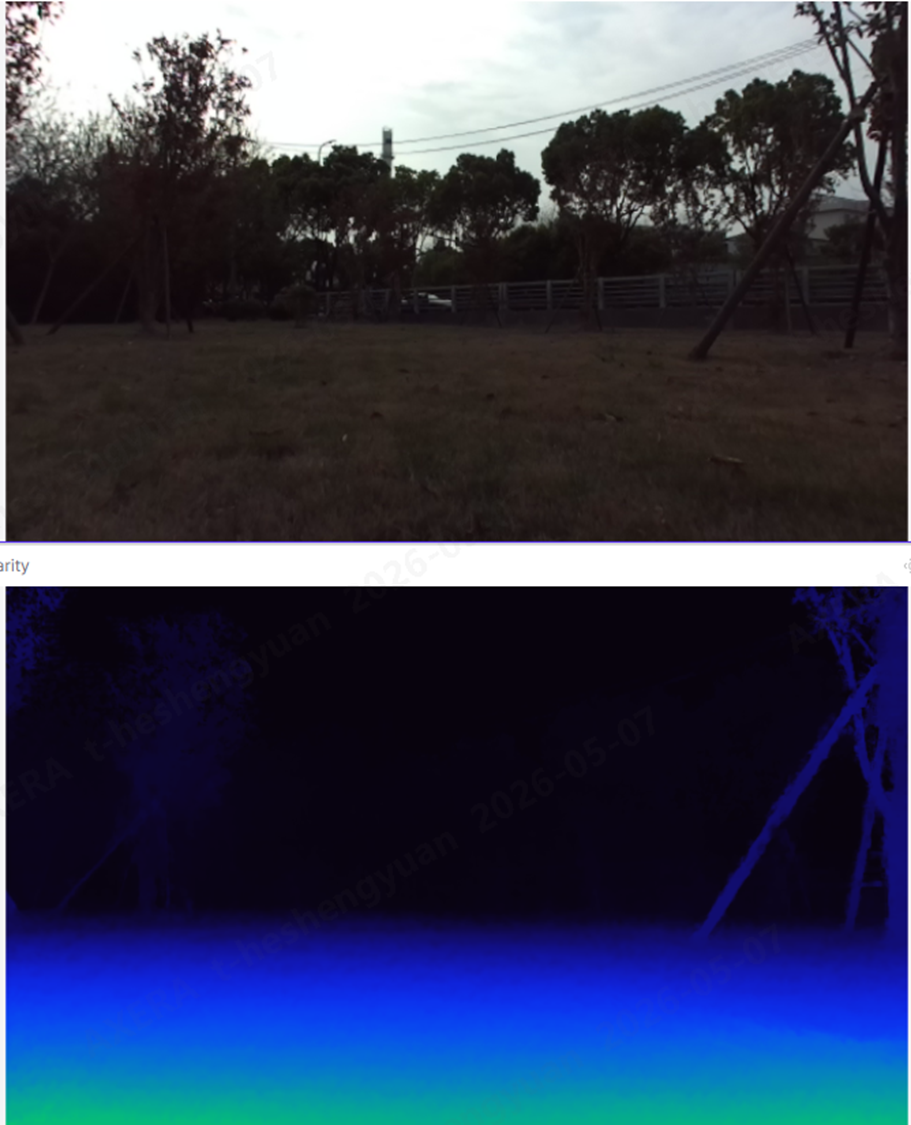

场景四：草坪-树林-逆光#
测距精度汇总#
我们以激光测距仪读数为基准，在不同距离下记录了双目深度方案的测量值：
由于双目视差限制，在近距离20cm处，处于深度双目模组的盲区，在正常工作范围30cm~300cm内精度误差在2%以内。
注：测试条件为 ZED-M 相机 + AX650N NPU 后端，默认分辨率 2560×720。真值使用激光测距仪多次测量取均值。!

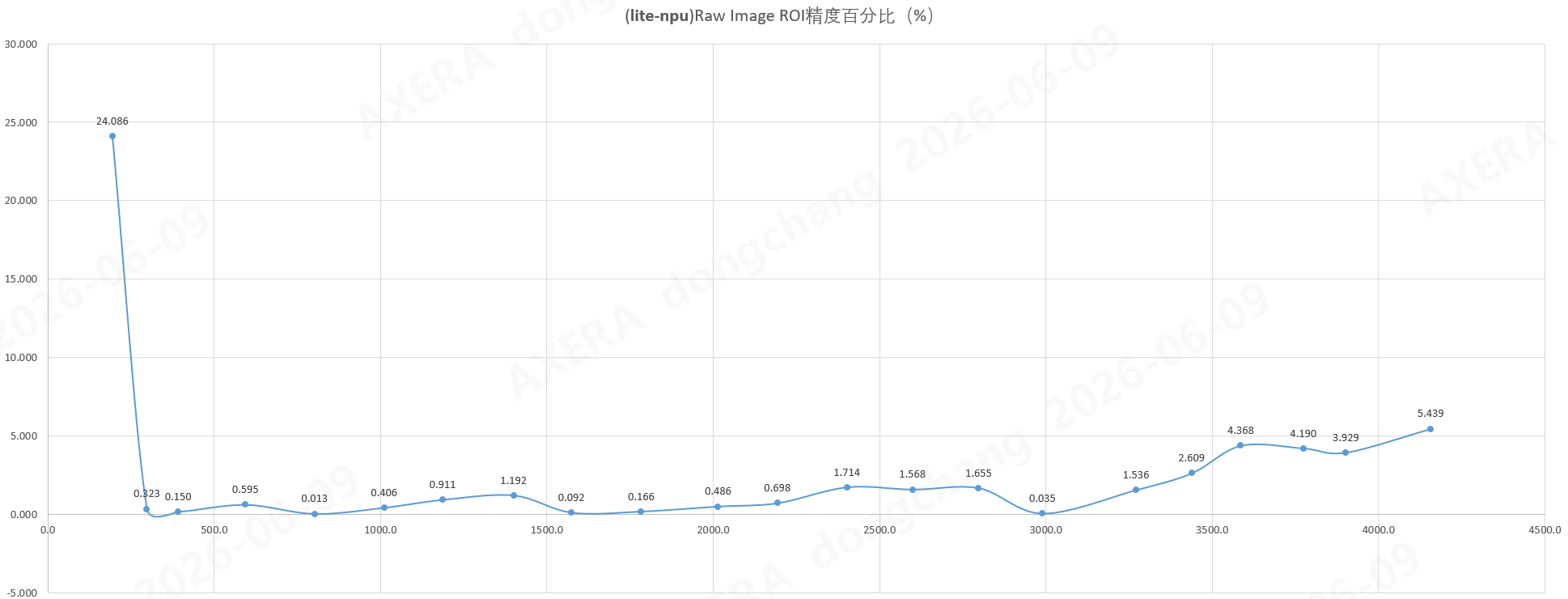

距离-误差趋势#
从趋势可以看出，双目深度方案在 0.3-3m 近距离段 误差控制在极低水平，完全满足扫地机器人、割草机等室内外避障与 SLAM 建图需求；3-5m 中远距离段 误差略有上升，仍能为服务机器人和工业检测提供可靠参考。
六、双目深度使用说明#
6.1 命令行参数#
6.1.1 输入相关#
-d <device> UVC 设备，默认 /dev/video0
-s <WxH> 双目输入分辨率，只支持 2560x720 或 3840x1080
-w <width> 输入宽度
-h <height> 输入高度
-f <fps> UVC 输入帧率，默认 15
-i <file> 使用 .yuyv 或 .mcap 文件替代 UVC 输入
--mcap-stream <mode> .mcap 导入模式：yuyv | h264，默认 yuyv
-l 列出 UVC 支持的分辨率和帧率后退出
6.1.2 推理与图像处理相关#
-e <engine> 推理后端：npu | dsp，默认 npu
-m <model> NPU 模型路径
-g <gdc> GDC 模式：on | force | builtin | off
-c <core> DSP 核模式：dual | single | 2 | 1，默认 dual
6.1.3 发布、录制与显示相关#
-F <fps> Foxglove 发布最大 fps，默认 15；0 表示不限制
-q <depth> 每个客户端的消息 backlog 深度，默认 10
-r <path> MCAP 输出前缀或目录，默认 /tmp/stereo_depth_dump
-t 打开终端性能看板
--vo 启用 HDMI VO 四画面预览
6.1.3 UVC 控件相关#
--uvc-list-all-controls
--uvc-reset-controls
--uvc-brightness <n>
--uvc-contrast <n>
--uvc-saturation <n>
--uvc-gamma <n>
--uvc-sharpness <n>
--uvc-white-balance-auto <bool>
--uvc-white-balance-temperature <n>
--uvc-power-line-frequency <off|50|60>
--uvc-gain <n>
6.2 常用启动示例#
默认方式运行
./sample_stereo_depth
指定UVC设备
./sample_stereo_depth -d /dev/video1
指定 HD 双目输入
./sample_stereo_depth -s 2560x720 -f 15
指定 FHD 双目输入
./sample_stereo_depth -s 3840x1080 -f 15
使用 DSP 后端运行
./sample_stereo_depth -e dsp -c dual
使用指定 NPU 模型运行
./sample_stereo_depth -e npu -m ./models/axstereo_lite.axmodel
强制重新生成动态 GDC mesh
./sample_stereo_depth -g force
关闭 GDC 运行
./sample_stereo_depth -g off
开启 HDMI 预览
./sample_stereo_depth --vo
打开终端性能看板
./sample_stereo_depth -t
使用单帧 YUYV 文件回放
./sample_stereo_depth -i ./test_2560x720.yuyv -w 2560 -h 720 -F 5
使用 MCAP 中的 YUYV 数据回放
./sample_stereo_depth -i ./demo.mcap --mcap-stream yuyv
使用 MCAP 中的 H.264 数据回放
./sample_stereo_depth -i ./demo.mcap --mcap-stream h264
查看设备支持的 UVC 模式
./sample_stereo_depth -l
查看所有可用 UVC 控件
./sample_stereo_depth --uvc-list-all-controls
调整逆光场景下的画面参数
./sample_stereo_depth --uvc-gamma 180 --uvc-brightness 10 --uvc-contrast 25
